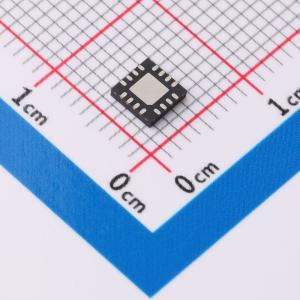

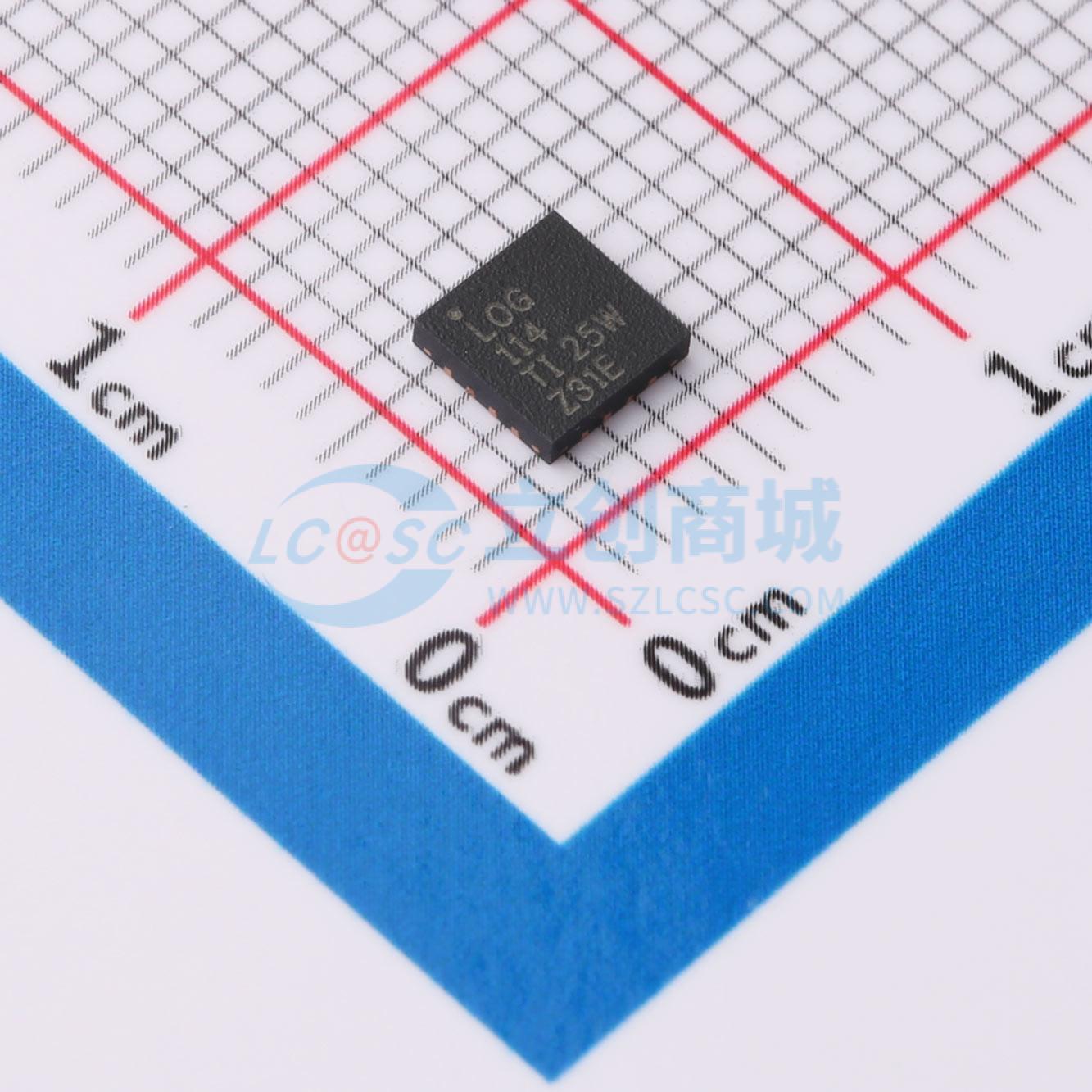

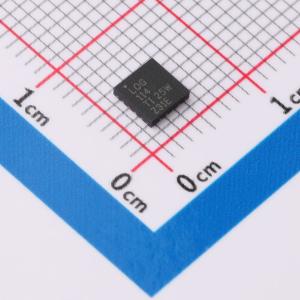

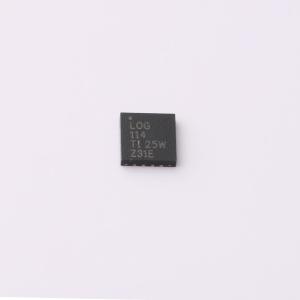

LOG114AIRGVR
单电源、高速、精密对数放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LOG114 具有 2.5V 基准电压和非限定输出运算放大器的精密高速对数放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LOG114AIRGVR
- 商品编号
- C462108
- 商品封装
- VQFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 五路 | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 15MHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 5V/us | |
| 输入偏置电流(Ib) | 5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 10mA | |
| 输出电流 | 10mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4.8V~11V | |
| 双电源(Vee~Vcc) | -5V~5.5V |
应用领域
- 铒掺杂光纤放大器 (EDFA)
- 激光光学密度测量
- 光电二极管信号压缩放大
- 对数、对数比函数
- 模拟信号压缩，在模拟到数字转换器 (ADC) 前使用
