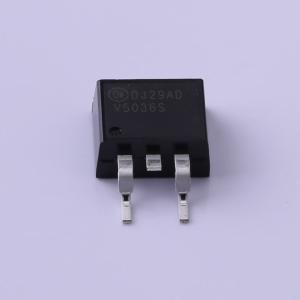

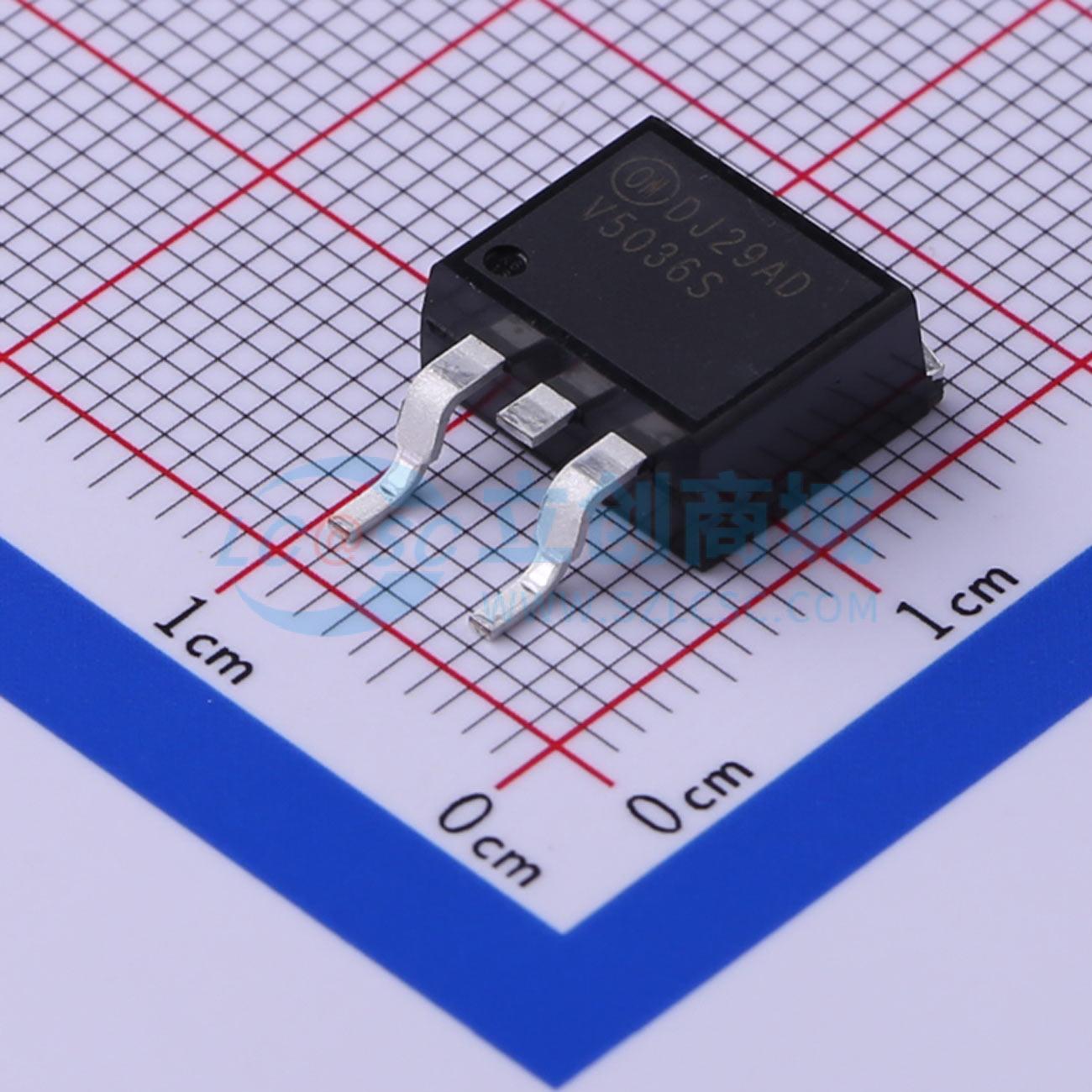

ISL9V5036S3ST
ISL9V5036S3ST
- 描述
- ISL9V5036S3S、ISL9V5036P3 和 ISL9V5036S3 是下一代 IGBT，提供卓越的 SCIS 能力，采用 D-Pak (TO-263) 和 TO-220 塑料封装。此类器件适用于汽车点火电路，尤其适合用作线圈驱动器。内部二极管提供了电压箝位，而无需外部组件。EcoSPARK 器件可针对具体的箝位电压进行定制。有关更多信息，请联系最近的安森美半导体销售办公室。之前开发类型为 49443。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ISL9V5036S3ST
- 商品编号
- C462130
- 商品封装
- TO-263AB
- 包装方式
- 编带
- 商品毛重
- 1.61克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 250W | |
| 集射极击穿电压(Vces) | 390V | |
| 集电极电流(Ic) | 46A | |
| 集电极脉冲电流(Icm) | - | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.17V | |
| 栅极阈值电压(Vge(th)) | 1.3V；2.2V | |
| 栅极电荷量(Qg) | 32nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | - | |
| 开启延迟时间(Td(on)) | 4us；700ns | |
| 关断延迟时间(Td(off)) | 15us；10.8us | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+175℃@(Tj) |
