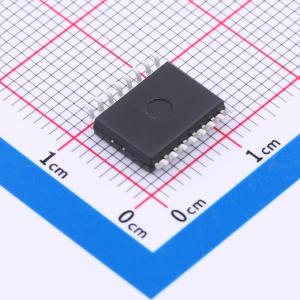

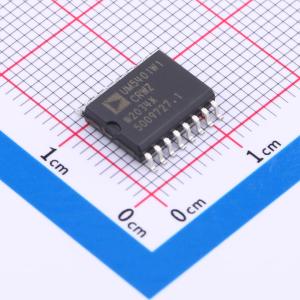

温馨提醒：图片仅供参考，商品以实物为准
ADUM5401WCRWZ-1RL
四通道数字隔离器带集成直流-直流转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成DC/DC转换器的四通道2.5kV隔离器（3/1通道方向性）
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM5401WCRWZ-1RL
- 商品编号
- C462163
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器(带电源) | |
| 正向通道数 | 3 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 25Mbps | |
| 默认输出 | 低电平 |
| 属性 | 参数值 | |
|---|---|---|
| 集成电源工作电压 | 3.3V；5V | |
| 集成电源输出电压 | 3.3V~5V | |
| 隔离电压(Vrms) | 2500 | |
| CMTI(kV/us) | 35kV/us | |
| 工作温度 | -40℃~+105℃ |
商品概述
ADuM5401/ADuM5402/ADuM5403/ADuM5404是带有isoPower（一种集成的隔离式直流-直流转换器）的四通道数字隔离器。该直流-直流转换器可从5.0 V输入电源提供5.0 V或3.3 V的稳压隔离电源，功率最高可达500 mW；也可从3.3 V电源提供3.3 V的稳压隔离电源。在低功耗隔离设计中，这些器件无需使用单独的隔离式直流-直流转换器。iCoupler芯片级变压器技术用于隔离逻辑信号，以及直流-直流转换器中的电源和反馈路径。因此，可实现小尺寸的全隔离解决方案。 ADuM5401/ADuM5402/ADuM5403/ADuM5404隔离器以多种通道配置和数据速率提供四个独立的隔离通道。
商品特性
- isoPower集成式隔离直流-直流转换器
- 3.3 V或5.0 V稳压输出
- 最高500 mW输出功率
- 四个直流至25 Mbps（NRZ）信号隔离通道
- 爬电距离为7.6 mm的16引脚SOIC封装
- 高温工作：最高105℃
- 高共模瞬态抗扰度：>25 kV/μs
- 安全和法规认证
- 符合UL 1577标准，1分钟2500 V rms UL认证
- CSA组件验收通知5A
- 符合IEC 60747-5-2（VDE 0884第2部分）标准的VDE合格证书，V₁₀RM = 560 V峰值
- 符合GB4943.1-2011标准的CQC认证
应用领域
- RS-232/RS-422/RS-485收发器
- 工业现场总线隔离
- 电源启动偏置和栅极驱动
- 隔离式传感器接口
- 工业PLC
