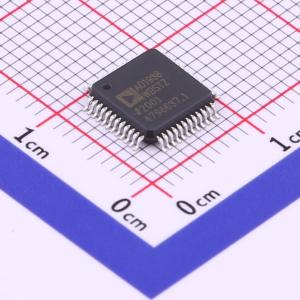

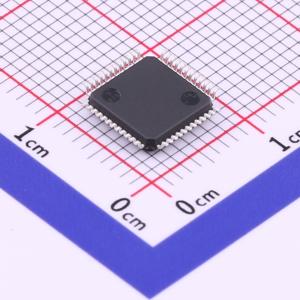

温馨提醒：图片仅供参考，商品以实物为准

AD1938WBSTZ-RL

4 ADC/8 DAC、192 kHz、24位编解码器，内置PLL

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高性能单芯片编解码器，提供四个带输入的模数转换器 (ADC) 和八个带单端输出的数模转换器 (DAC)，采用专利多位 sigma-delta (Σ-Λ) 架构。包含一个SPI端口，允许微控制器调节音量和许多其他参数。采用3.3V数字和模拟电源供电，有48引脚（单端输出）LQFP封装。该系列其他产品包括差分DAC输出和I²C控制端口版本。设计用于低EMI，在系统和电路设计架构中都有体现。通过使用板载PLL从LR时钟或外部晶体导出主时钟，无需单独的高频主时钟，也可与抑制位时钟一起使用。DAC和ADC采用最新连续时间架构设计，进一步降低EMI。使用3.3V电源，可降低功耗和排放。
品牌名称: ADI(亚德诺)
商品型号: AD1938WBSTZ-RL
商品编号: C462186
商品封装: LQFP-48(7x7)
包装方式: 编带
商品毛重: 0.285克(g)

商品参数

商品概述

AD1938是一款高性能单芯片编解码器，提供四个模数转换器（ADCs）输入和八个具有单端输出的数模转换器（DACs），采用Analog Devices, Inc.专利的多位Sigma-Delta架构。该器件包含一个SPI端口，允许微控制器调整音量及许多其他参数。AD1938工作于3.3V数字和模拟电源。AD1938采用48引脚（单端输出）LQFP封装。该系列的其他成员包括具有差分DAC输出和I2C控制端口的版本。AD1938设计用于低电磁干扰（EMI）。这一点在系统和电路设计架构中都有体现。通过使用片上PLL从LR时钟或外部晶体导出主时钟，AD1938消除了对单独高频主时钟的需求，并且还可以与抑制位时钟一起使用。DACs和ADCs采用最新的Analog Devices连续时间架构设计，以进一步减少EMI。通过使用3.3V电源，功耗降至最低，从而进一步减少了辐射。

应用领域

汽车音频系统
家庭影院系统
机顶盒
数字音频效果处理器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频接口芯片
	类型	编解码器
	接口类型	串行

	属性	参数值
	采样率	8kHz~192kHz
	工作电压	3V~3.6V
	工作温度	-40℃~+105℃
