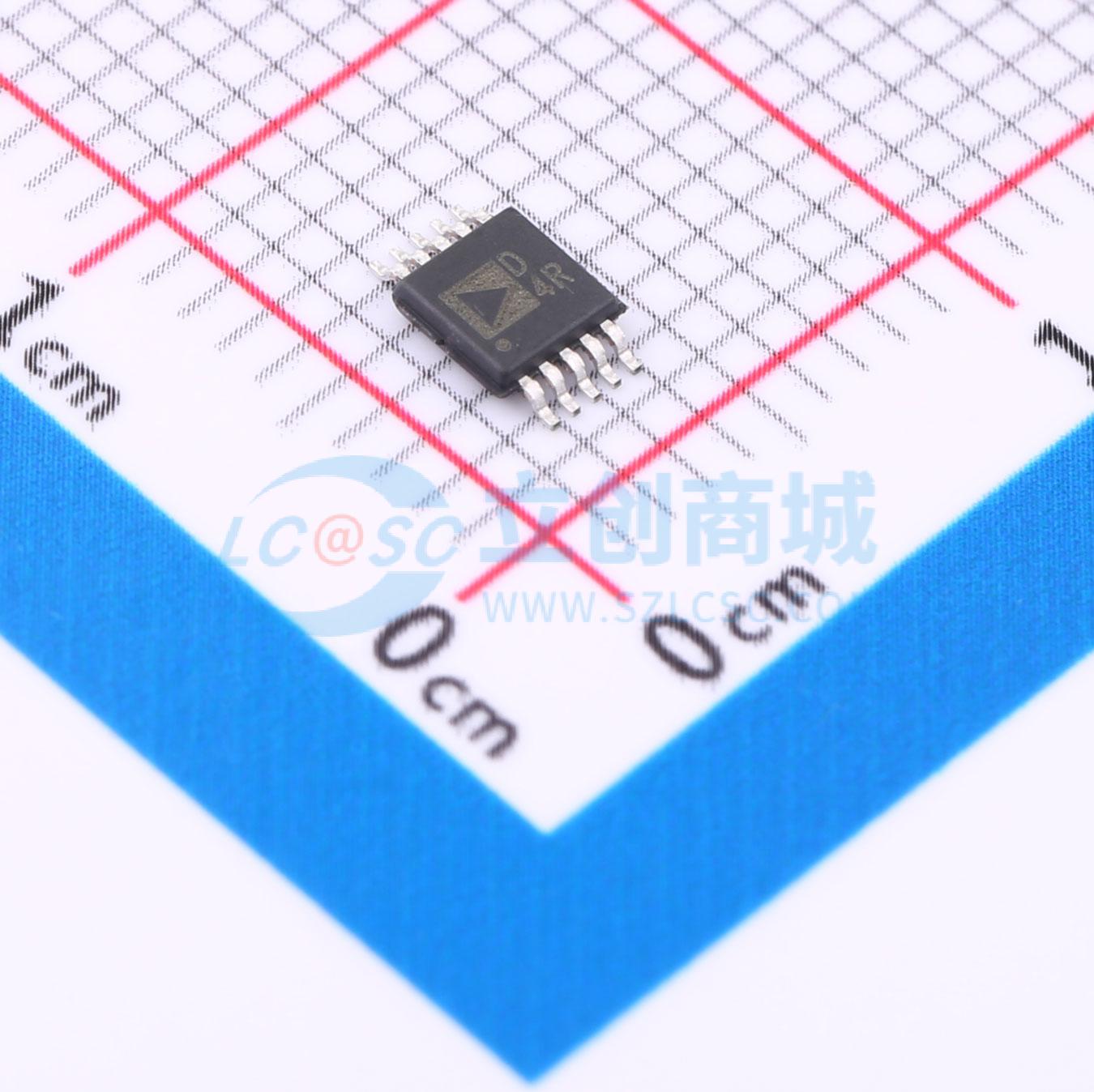

温馨提醒：图片仅供参考，商品以实物为准

AD5259BRMZ50

非易失性、I2C兼容型、256位数字电位计

品牌名称: ADI(亚德诺)
商品型号: AD5259BRMZ50
商品编号: C462200
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.22克(g)

商品参数

商品概述

AD5259为256位调节应用提供了一种紧凑的非易失性LFCSP - 10（3 mm × 3 mm）或MSOP - 10（3 mm×4.9 mm）封装解决方案。这些器件与机械电位器或可变电阻器具有相同的电子调节功能，但具有更高的分辨率和固态可靠性。术语数字电位器、VR（可变电阻器）和RDAC可互换使用。

商品特性

非易失性存储器可保持抽头设置
256位
薄型LFCSP - 10（3 mm x 3 mm x 0.8 mm）封装
紧凑的MSOP - 10（3 mm×4.9 mm×1.1 mm）封装
I2C兼容接口
VLOGIC引脚提高了接口灵活性
端到端电阻为5 kΩ、10 kΩ、50 kΩ、100 kΩ
存储在EEPROM中的电阻容差（精度0.1%）
上电时EEPROM刷新时间 < 1ms
软件写保护命令
地址解码引脚AD0和引脚AD1允许每条总线连接4个封装
在55℃下典型数据保留时间为100年
宽工作温度范围 -40℃至 +125℃
3 V至5 V单电源供电

应用领域

LCD面板VCOM调节
LCD面板亮度和对比度控制
新设计中机械电位器的替代
可编程电源
RF放大器偏置
汽车电子调节
增益控制和失调调节
光纤到户系统
电子设备电平设置

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字电位器
	阻值	50kΩ
	抽头数	256
	通道数	1
	精度	±30%
	工作电压	3V~5V

	属性	参数值
	接口类型	I2C
	温度系数	15ppm/℃
	工作温度	-40℃~+125℃
	阻值变化	线性
	存储类型	EEPROM
	带宽	160kHz
