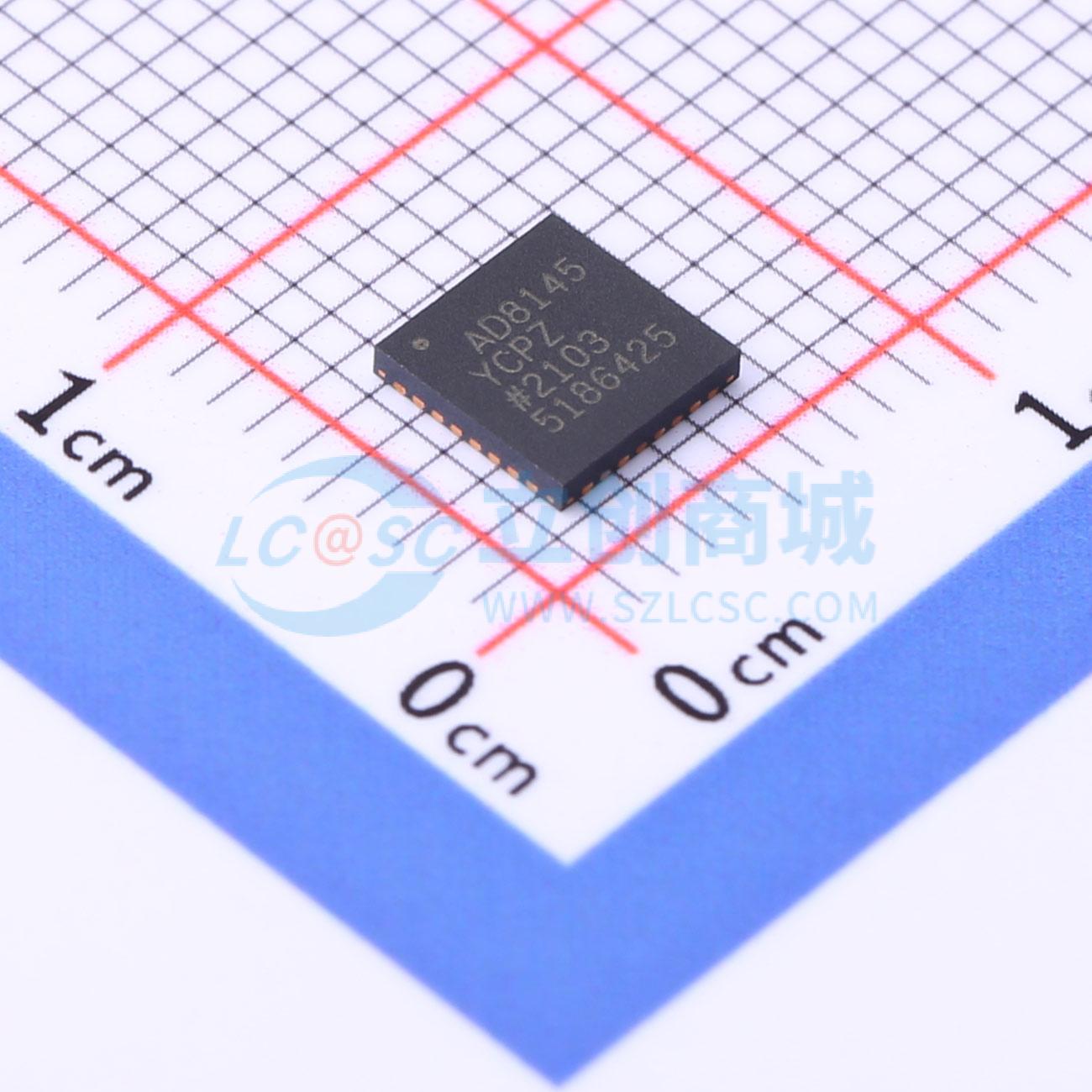

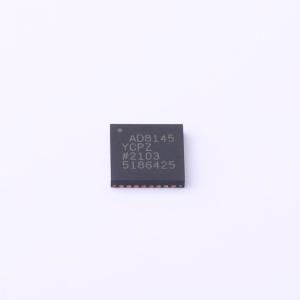

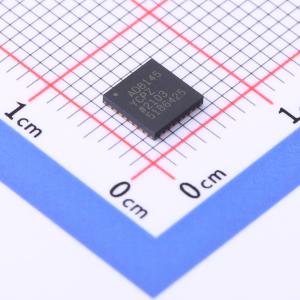

AD8145YCPZ-R7

AD8145 是一款低成本的三通道差分至单端接收器，专门设计用于通过双绞线电缆或差分印刷电路板（PCB）走线接收红绿蓝（RGB）视频信号。它也可用于接收任何类型的模拟信号或高速数据传输。提供了两个带迟滞的辅助比较器，可用于解码编码在接收到的共模电压上的视频同步信号、接收数字信号或作为通用比较器使用。AD8145 可与 AD8133 或 AD8134 三通道差分驱动器配合使用，为通过五类非屏蔽双绞线（UTP）电缆传输 RGB 信号的应用提供完整的低成本解决方案，包括 KVM 应用。

AD8145 出色的共模抑制比（69 dB @ 10 MHz）使其能够在噪声环境中使用低成本的非屏蔽双绞线电缆。

AD8145 可以通过将每个通道的 GAIN_x 引脚连接到其各自的输出（G=1）或将 GAIN_x 引脚连接到参考电压（G=2，通常接地）来配置为差分至单端增益为 1 或 2。

每个通道都提供了一个 REF_x 输入，允许设计人员对输出信号进行电平偏移。

AD8145W 是适用于汽车应用的汽车级版本。更多详情请参见汽车产品部分。

AD8145 采用 5 mm x 5 mm、32 引脚 LFCSP 封装，并且工作温度范围为 -40°C 至 +105°C 的扩展工业温度范围。

• RGB 视频接收器
• YPbPr 视频接收器
• 键盘、视频、鼠标（KVM）
• 非屏蔽双绞线（UTP）接收器
• 适用于汽车应用
• 汽车信息娱乐系统 (AD8145W)
