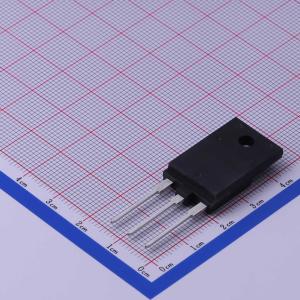

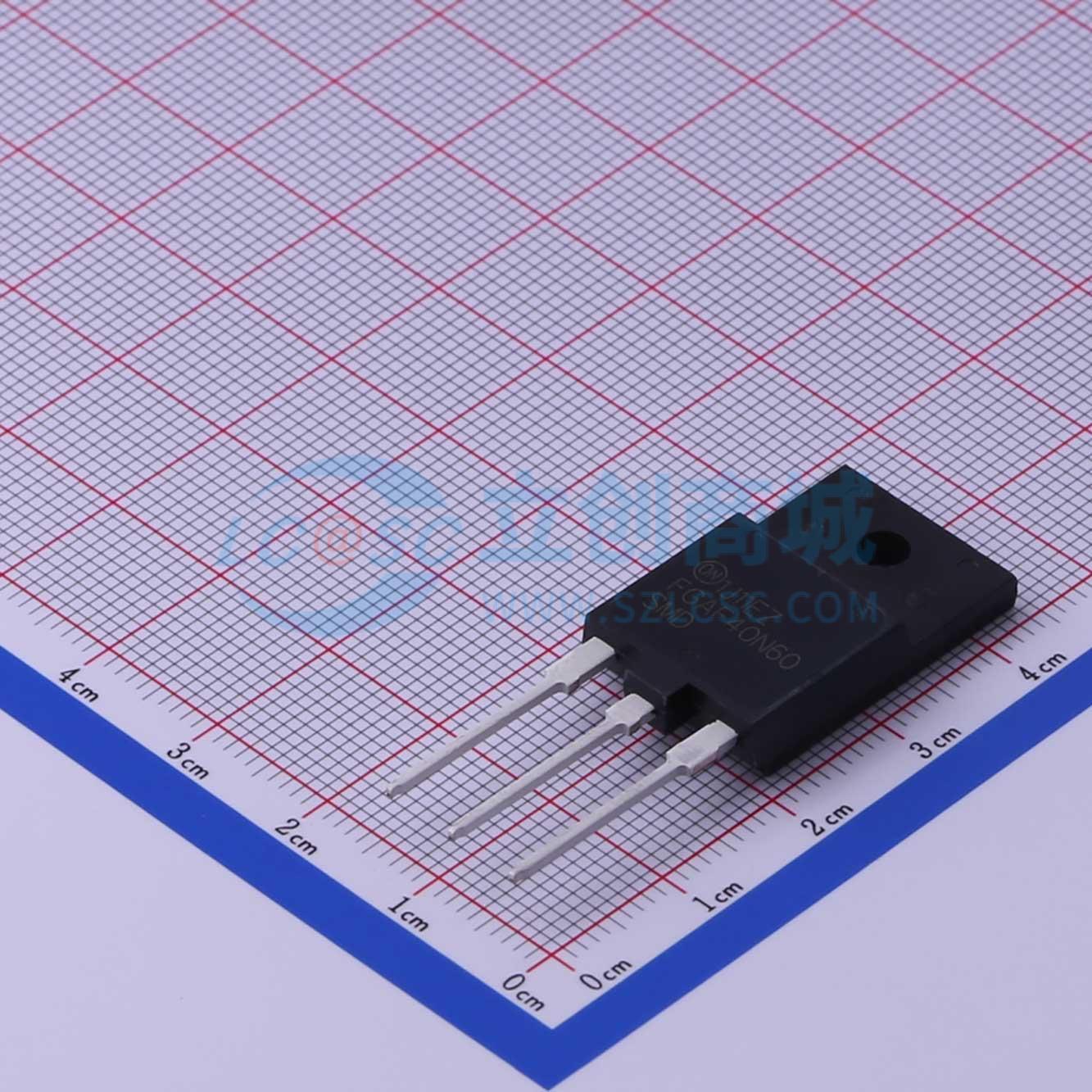

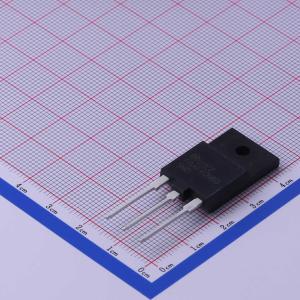

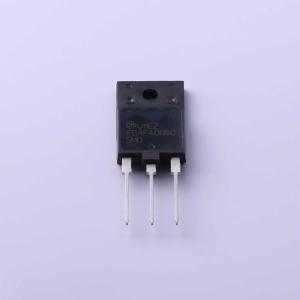

FGAF40N60SMD
FGAF40N60SMD
- 描述
- 安森美半导体的新型场截止第 2 代 IGBT 系列采用新型场截止 IGBT 技术，为低导通和开关损耗至关重要的消费品设备、运动控制和家用电器等应用提供最佳性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGAF40N60SMD
- 商品编号
- C462134
- 商品封装
- TO-3PF-3
- 包装方式
- 管装
- 商品毛重
- 7.476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 115W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 40A | |
| 集电极脉冲电流(Icm) | 120A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.9V | |
| 栅极阈值电压(Vge(th)) | 4.5V | |
| 栅极电荷量(Qg) | 119nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.88nF | |
| 输出电容(Coes) | 180pF | |
| 反向传输电容(Cres) | 50pF | |
| 开启延迟时间(Td(on)) | 12ns | |
| 关断延迟时间(Td(off)) | 92ns | |
| 导通损耗(Eon) | 870uJ | |
| 关断损耗(Eoff) | 260uJ | |
| 反向恢复时间(Trr) | 36ns | |
| 工作温度 | -55℃~+175℃ |
