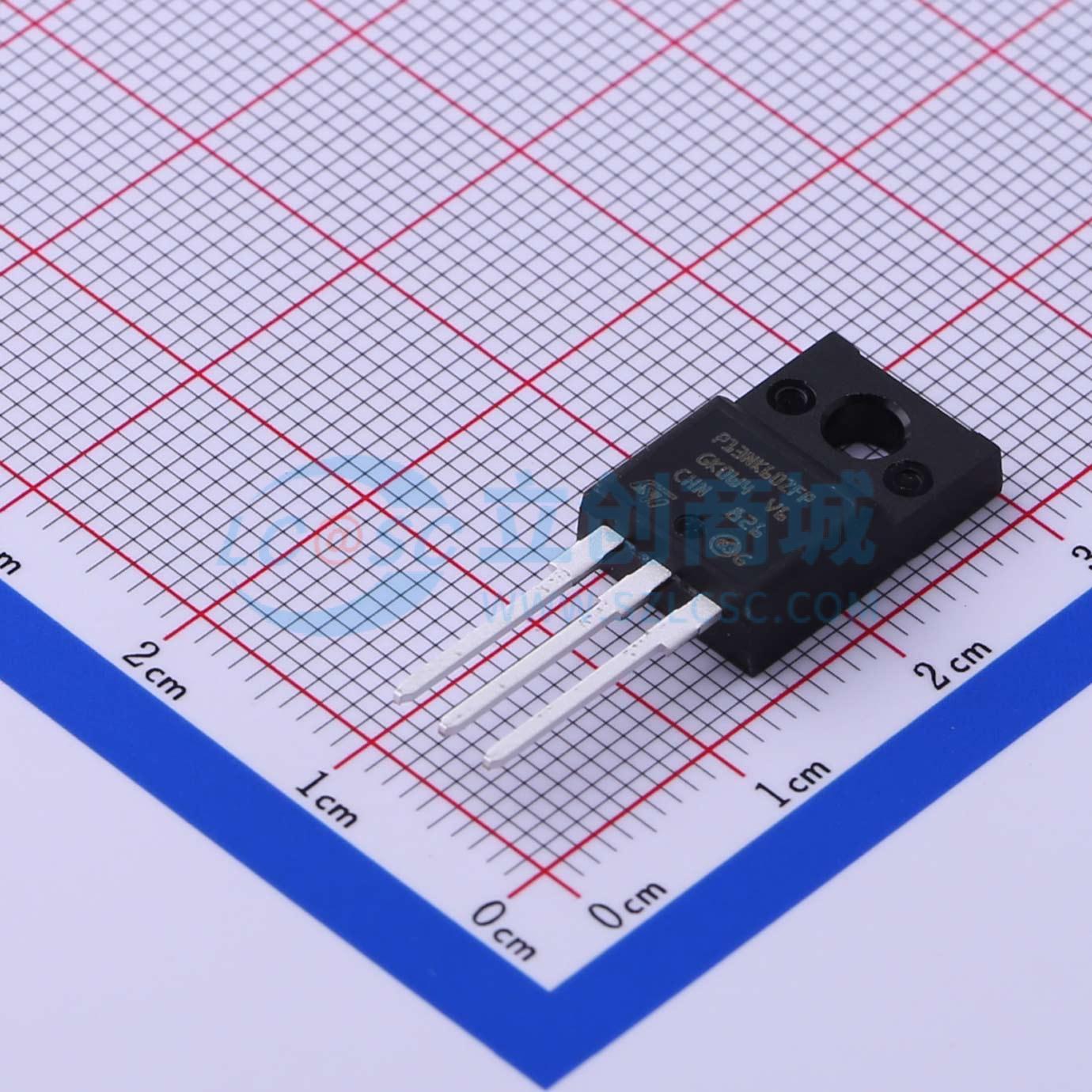

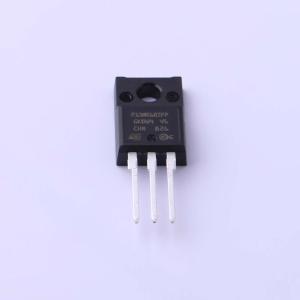

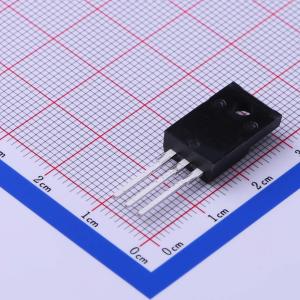

温馨提醒：图片仅供参考，商品以实物为准
STP13NK60ZFP
1个N沟道 耐压:600V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SuperMESH系列通过对基于条形的PowerMESH布局进行极致优化而得。除了显著降低导通电阻外，还特别确保了在最苛刻应用中具有良好的dv/dt能力。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP13NK60ZFP
- 商品编号
- C457451
- 商品封装
- TO-220FPAB-3
- 包装方式
- 管装
- 商品毛重
- 3.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 550mΩ@10V,13A | |
| 耗散功率(Pd) | 35W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 92nC@480V | |
| 输入电容(Ciss) | 2.03nF@25V | |
| 反向传输电容(Crss) | 48pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
SuperMESH™ 系列是通过对意法半导体（ST）成熟的基于条形结构的 PowerMESH™ 布局进行极致优化而得。除了显著降低导通电阻外，还特别注重确保在最严苛的应用中具备出色的 dv/dt 能力。
商品特性
- 栅极电荷最小化
- 极低的固有电容
- 极佳的制造重复性
应用领域
- 开关应用
