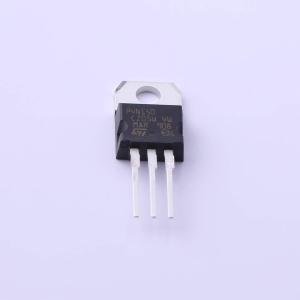

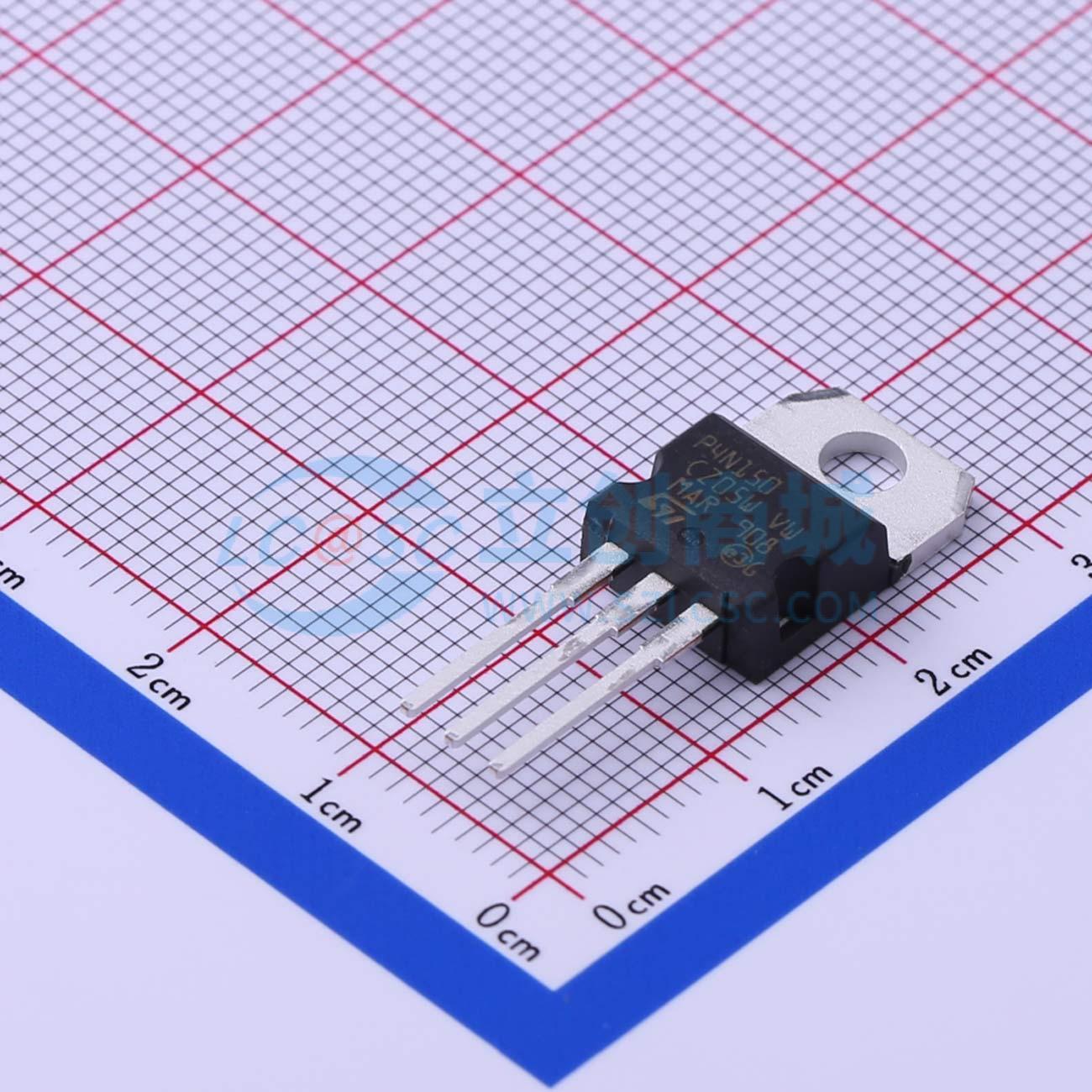

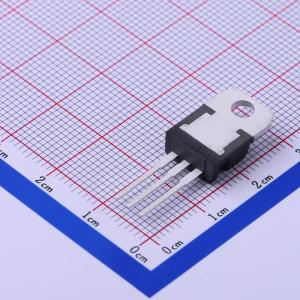

温馨提醒：图片仅供参考，商品以实物为准
STP4N150
1个N沟道 耐压:1500V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,1500V,4A,5Ω@10V
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP4N150
- 商品编号
- C457448
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1.5kV | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 7Ω@10V,2A | |
| 耗散功率(Pd) | 160W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 50nC@600V | |
| 输入电容(Ciss) | 1.3nF@25V | |
| 反向传输电容(Crss) | 12pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
采用成熟的高压MESH OVERLAY工艺，设计出了一系列性能卓越的超高压功率MOSFET。强化的版图设计与专有的边缘终端结构相结合，实现了单位面积最低的导通电阻RDS(on)、无与伦比的栅极电荷和开关特性。
商品特性
- 100%雪崩测试
- 本征电容和栅极电荷Qg最小化
- 高速开关
- 全隔离TO-3PF塑料封装
- TO-3PF的爬电距离典型值为5.4 mm
应用领域
- 开关应用
