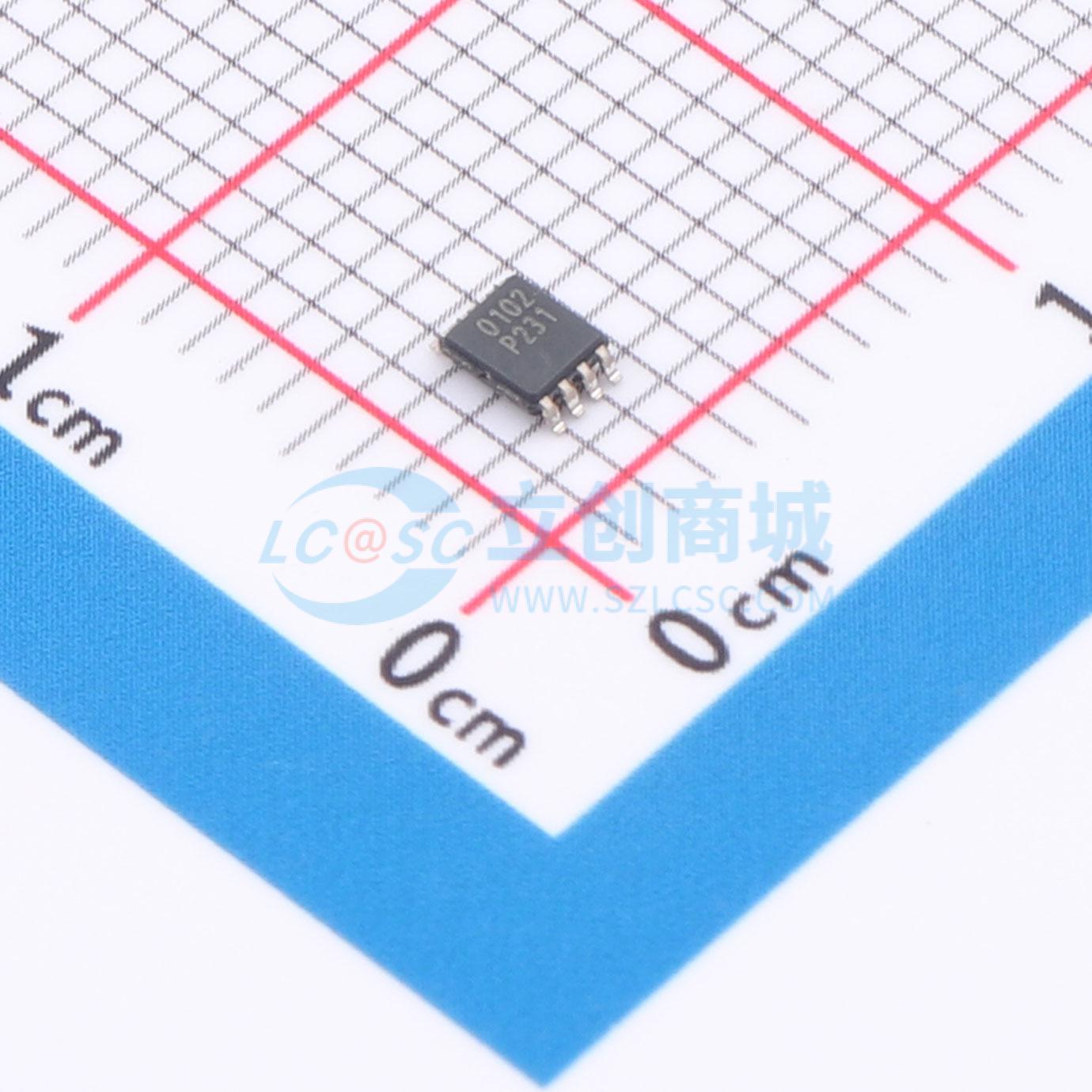

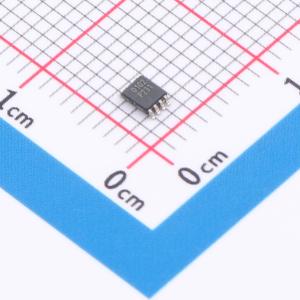

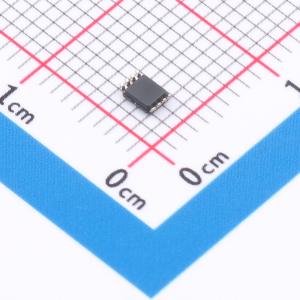

温馨提醒：图片仅供参考，商品以实物为准
RS0102XVS8-Q1
2位双向电压电平转换器，适用于开漏和推挽应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这是一个双向电压电平转换器，可用于在混合电压系统之间建立数字开关兼容性。它使用两个独立的可配置电源轨，A端口支持1.65V至5.5V的工作电压，同时跟踪VCCA电源；B端口支持2.3V至5.5V的工作电压，同时跟踪VCCB电源。这允许支持较低和较高的逻辑信号电平，同时在1.8V、2.5V、3.3V和5V电压节点之间提供双向转换能力。当输出使能（OE）输入为低电平时，所有I/O都处于高阻态，这显著降低了电源静态电流消耗。OE有一个内部下拉电流源，只要VCCA通电。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS0102XVS8-Q1
- 商品编号
- C42459435
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | 24Mbps | |
| 工作电压(VCCA) | 1.65V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | 2.3V~5.5V | |
| 元件数 | - | |
| 每个电路通道数 | 2 | |
| 输出类型 | 开漏；推挽式 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 自动方向检测；输出使能高阻；集成上拉电阻 |
商品概述
这款双位非反相转换器是一款双向电平转换器，可用于在混合电压系统之间建立数字开关兼容性。它采用两个独立可配置的电源轨，A端口支持1.65V至5.5V的工作电压并跟踪VCCA电源，B端口支持2.3V至5.5V的工作电压并跟踪VCCB电源。这使其能够支持较低和较高的逻辑信号电平，并在1.8V、2.5V、3.3V和5V电压节点之间提供双向转换能力。当输出使能输入为低电平时，所有输入/输出端口均置于高阻态，从而显著降低电源静态电流消耗。只要VCCA上电，输出使能内部就有一个下拉电流源。为确保上电或掉电期间处于高阻态，输出使能应通过下拉电阻连接到地；该电阻的最小值由驱动器的电流源能力决定。RS0102-Q1采用绿色VSSOP8封装，工作环境温度范围为-40°C至+125°C。
商品特性
- 符合汽车应用标准
- 通过AEC-Q100 Grade 1认证
- 无需方向控制
- 数据速率：24Mbps（推挽式），2Mbps（开漏式）
- A端口电压范围1.65V至5.5V，B端口电压范围2.3V至5.5V（VCCA≤VCCB）
- VCC隔离：任一VCC接地时，两个端口均处于高阻态
- 无需电源时序控制：VCCA或VCCB均可先上电
- 支持部分掉电模式操作
- 扩展工作温度范围：-40°C至+125°C
应用领域
- 汽车信息娱乐系统
- 高级驾驶辅助系统
- 远程信息处理
