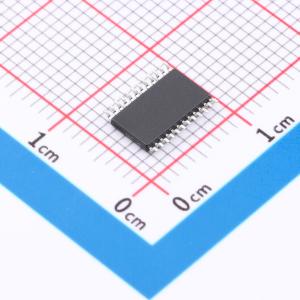

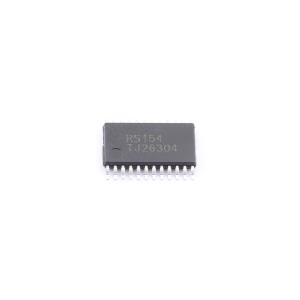

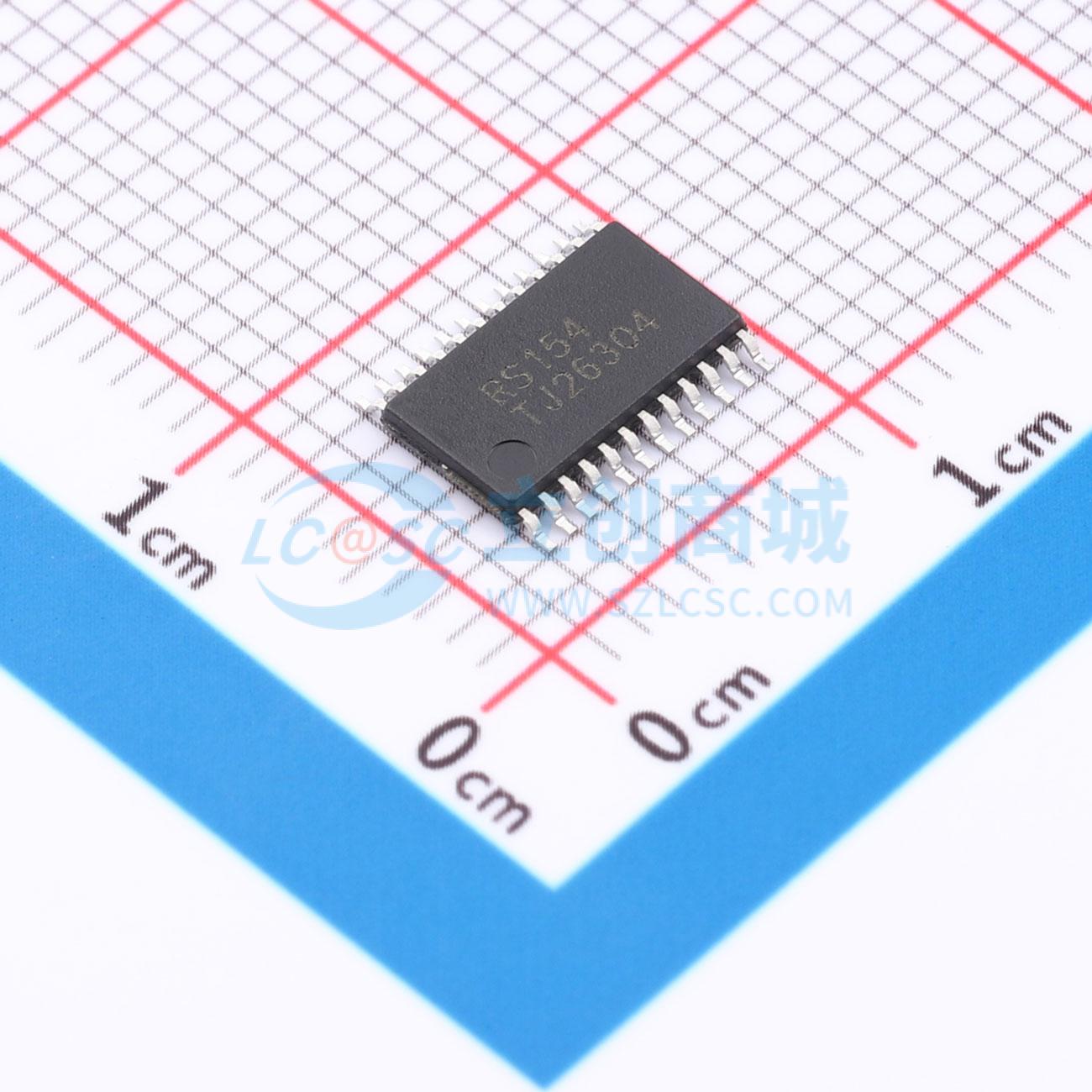

RS154XTSS24
4至16线解码器/多路分配器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 它对四个二进制加权地址输入（A0 至 A3）进行解码，得到十六个相互排斥的输出（Y0 至 Y15）。该器件具有两个输入使能（E0 和 E1）输入。任一输入使能端为高电平会使输出为高电平。通过将其中一个使能输入用作多路复用数据输入，该器件可用作 1 至 16 的解复用器。当另一个使能输入为低电平时，寻址输出将跟随所施加数据的状态。该器件有环保 TSSOP24 封装。其工作环境温度范围为 -40℃ 至 +125℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS154XTSS24
- 商品编号
- C42459490
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 16 | |
| 导通电阻(Ron) | - | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 18ns | |
| 功能特性 | - |
商品概述
RS154是一款4至16线解码器/多路复用器。它将四个二进制加权地址输入（A0至A3）解码为十六个互斥输出（Y0（上划线）至Y15（上划线））。该器件具有两个输入使能端（E0和E1）。任一使能输入为高电平时，都会强制所有输出为高电平。通过将其中一个使能输入用作多路复用数据输入，该器件可用作1至16多路复用器。当另一个使能输入为低电平时，被寻址的输出将跟随所施加数据的状态。RS154采用绿色TSSOP24封装，工作环境温度范围为-40°C至+125°C。
商品特性
- 将4个二进制编码输入解码为16个互斥输出
- 工作电压范围：1.65V至5.5V
- 低功耗
- 输入可接受高达5.5V的电压
- 工作温度范围：-40°C至+125°C
- TSSOP24封装
应用领域
- 电力基础设施
- 工厂自动化
