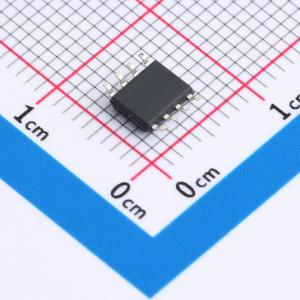

温馨提醒：图片仅供参考，商品以实物为准
CE7660-TD
CE7660-TD
- 描述
- CE7660是采用CMOS工艺制造的单片DC/DC电压转换集成电路。具有反转、倍压、分压及多倍电压输出。可在1.5V~10.0V范围内稳定工作，且在整个温度范围内无需外加任何二极管。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- CE7660-TD
- 商品编号
- C42421861
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1353克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 升压；反相 | |
| 工作电压 | 1.5V~5V | |
| 输出电压(Vout) | - | |
| 输出电流(Iout) | - | |
| 静态电流(Iq) | 180uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | - | |
| 能量效率 | 98% | |
| 开关频率 | 5kHz | |
| PFM模式 | 不支持 | |
| 工作温度 | - | |
| 功能特性 | 低纹波/低噪声架构；倍压/反相拓扑切换 |
商品概述
CMOS工艺制造的单片DC/DC电压转换集成电路，具备电压反转、倍压、分压及多倍电压输出功能。可在1.5V ~ 5V范围内稳定工作，在整个温度范围内无需外接二极管。每0.5V压降可提供10mA电流。利用BOOST输入端可将振荡器频率提升至音频频段以上，从而减小输出纹波并降低对外部电容容量的要求。集成了低静态电流与高转换效率，芯片内置振荡器控制电路和四个功率MOSFET转换开关。应用方式包括负压发生、倍压发生以及输入电压的1/2分压。
商品特性
- 微型封装形式
- 工作电压范围：1.5V ~ 5V
- 典型电源转换效率达98%
- 支持电压反转、倍压、分压及多倍电压输出
- 提供BOOST管脚用于提高振荡频率
- 空载电流：在5V电压下最大为180μA
- 高电压工作时无需外接二极管
应用领域
- 从+5V逻辑电源产生-5V电压
- 个人通信设备
- LCD显示模块电源
- 运算放大器正负对称电源发生
- EIA/TIA-232E和EIA/TIA-562接口电源
- A/D转换器电源
- 手持式仪表
- 面板表
