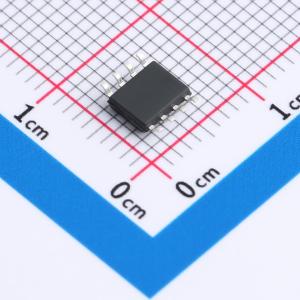

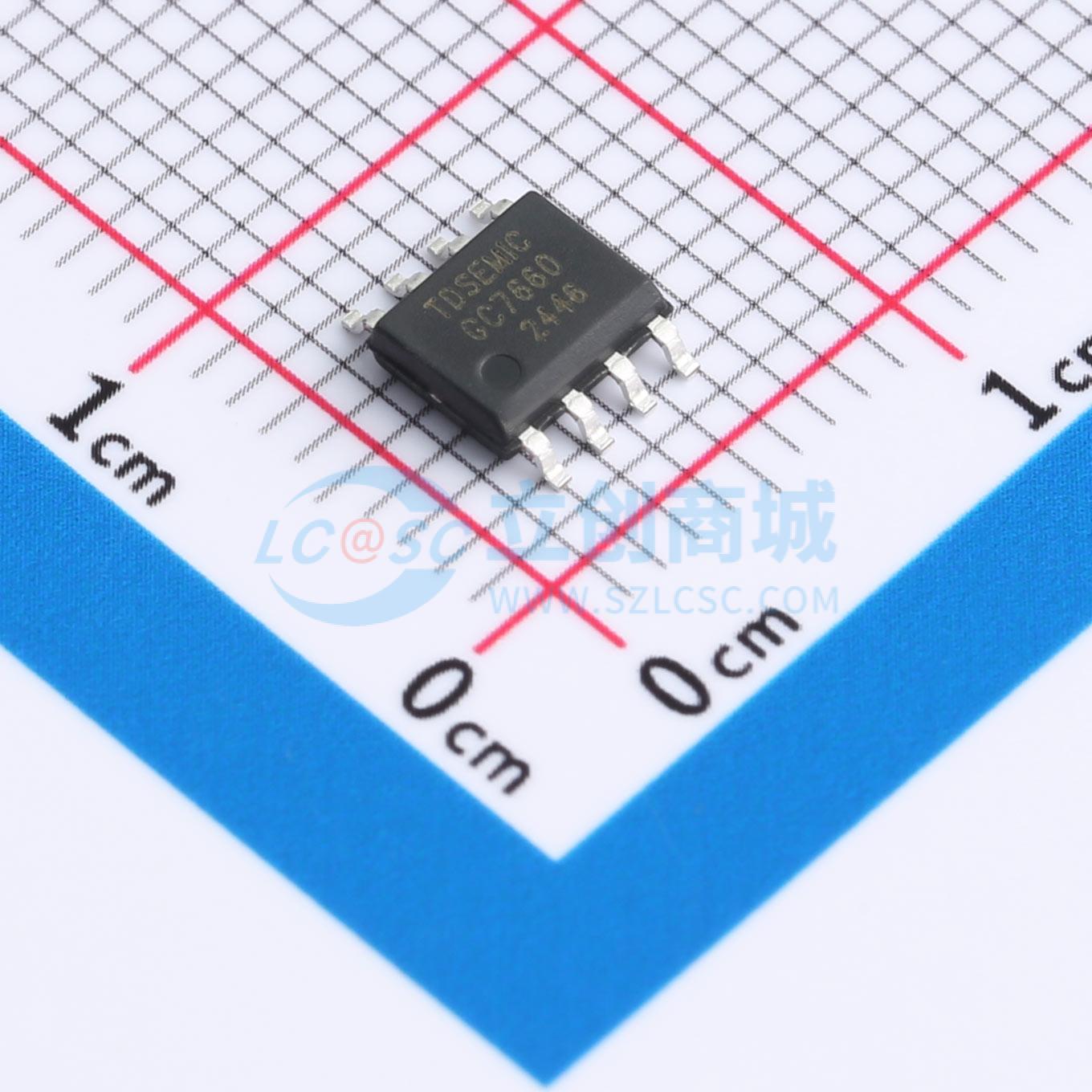

GC7660-TD

描述: GC7660是采用CMOS工艺制造的单片DC/DC电压转换集成电路。具有反转、倍压、分压及多倍电压输出。可在1.5V~10V范围内稳定工作，且在整个温度范围内无需外加任何二极管。
品牌名称: TDSEMIC(拓电半导体)
商品型号: GC7660-TD
商品编号: C42421879
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1352克(g)

商品参数

商品概述

该器件采用CMOS工艺制造，是一款单片DC/DC电压转换集成电路，能够实现电压反转、倍压、分压及多倍电压输出。其工作电压范围为1.5V ~ 5V，在整个温度范围内稳定工作且无需外接二极管。每0.5V压降可提供10mA输出电流。通过BOOST输入端可将振荡器频率提升至音频频段以上，从而减小输出纹波并降低对外部电容容量的要求。该器件集成了低静态电流与高转换效率，内部包含振荡器控制电路和四个功率MOSFET转换开关，支持负压发生、倍压发生以及输入电压1/2分压等应用方式。

商品特性

微型封装形式
工作电压范围：1.5V ~ 5V
典型电源转换效率达98%
支持电压反转、倍压、分压及多倍电压输出
提供BOOST引脚用于提升振荡频率
空载电流：在5V电压下最大为180μA
高电压工作时无需外接二极管

应用领域

从+5V逻辑电源产生-5V电压
个人通信设备
LCD显示模块电源
运算放大器正负对称电源发生
EIA/TIA-232E和EIA/TIA-562接口电源
A/D转换器电源
手持式仪表
面板表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电荷泵
	功能类型	升压；反相
	工作电压	1.5V~5V
	输出电压(Vout)	-5V
	输出电流(Iout)	10mA
	静态电流(Iq)	180uA

	属性	参数值
	输出电阻	-
	能量效率	98%
	开关频率	5kHz
	PFM模式	-
	工作温度	-40℃~+65℃
	功能特性	低纹波/低噪声架构；倍压/反相拓扑切换
