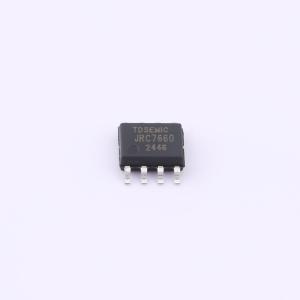

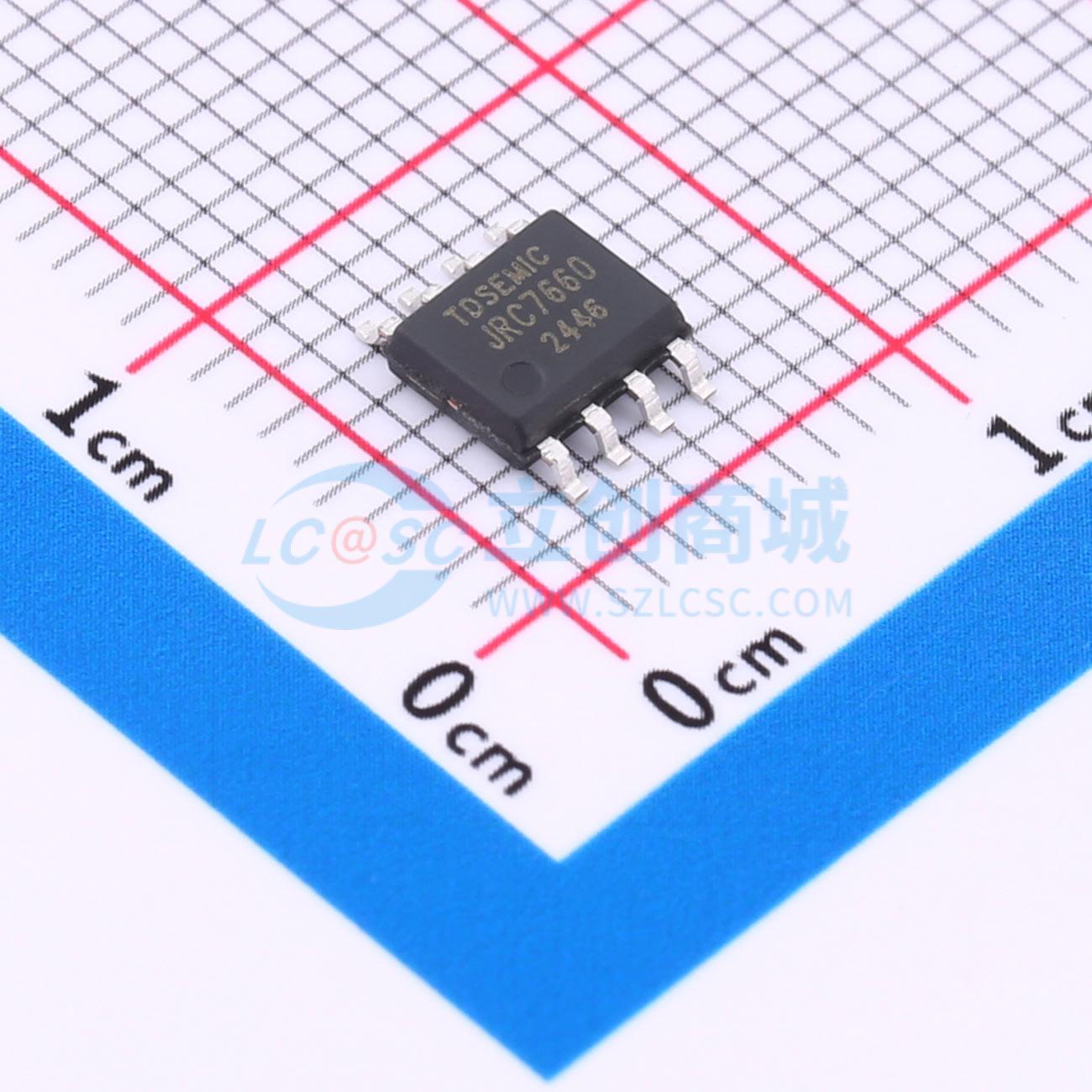

JRC7660-TD
DC/DC电压转换集成电路
- 描述
- JRC7660是采用CMOS工艺制造的单片DC/DC电压转换集成电路。具有反转、倍压、分压及多倍电压输出。可在1.5V~10V范围内稳定工作，且在整个温度范围内无需外加任何二极管。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- JRC7660-TD
- 商品编号
- C42421917
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1353克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 升压；反相 | |
| 工作电压 | 1.5V~5V | |
| 输出电压(Vout) | - | |
| 输出电流(Iout) | - | |
| 静态电流(Iq) | 180uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | - | |
| 能量效率 | 98% | |
| 开关频率 | 5kHz | |
| PFM模式 | - | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 低纹波/低噪声架构；倍压/反相拓扑切换 |
商品概述
JRC7660 是一款采用 CMOS 工艺制造的单片 DC/DC 电压转换集成电路。它能够实现电压反转、倍压、分压及多倍电压输出。该器件可在 1.5V ~ 5V 范围内稳定工作，且在整个温度范围内无需外接任何二极管。每 0.5V 压降可提供 10mA 的输出电流。利用 BOOST 输入端可将振荡器频率提升至音频频段以上，从而减小输出纹波，并降低对外部电容容量的要求。JRC7660 集低静态电流和高转换效率于一身，芯片内部集成了振荡器控制电路和四个功率 MOSFET 转换开关。其典型应用方式包括：负压发生器、倍压发生器以及输入电压的 1/2 分压器。
商品特性
- 微型封装形式
- 工作电压范围：1.5V ~ 5V
- 典型电源转换效率高达 98%
- 支持电压反转、倍压、分压及多倍电压输出
- 提供 BOOST 管脚用于提高振荡频率
- 空载电流低：在 5V 电压下最大为 180μA
- 在高电压工作时，无需外接二极管
应用领域
- 从+5V逻辑电源产生-5V电压
- 个人通信设备
- LCD显示模块电源
- 运算放大器正负对称电源发生
- EIA/TIA-232E和EIA/TIA-562接口电源
