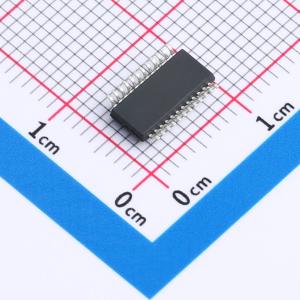

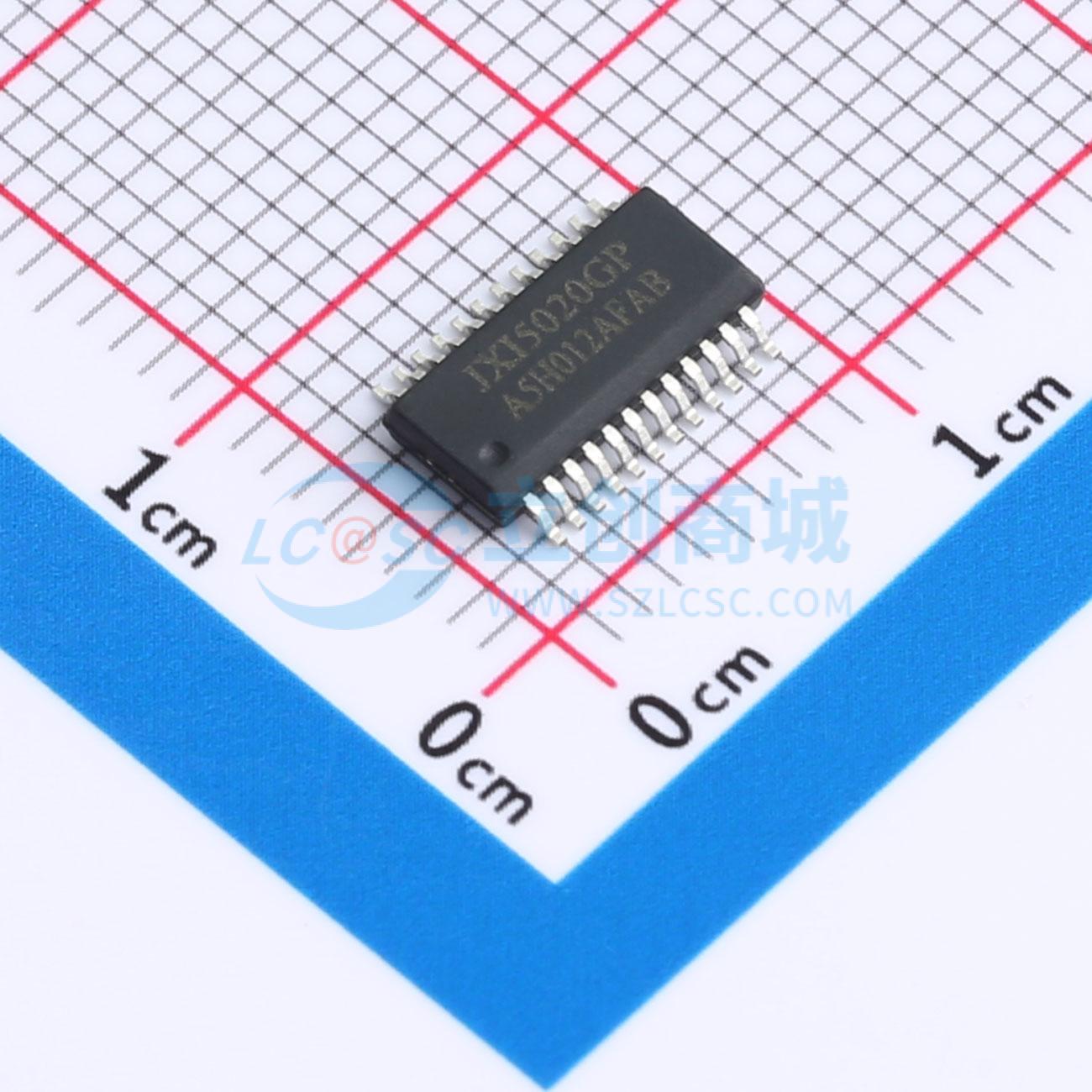

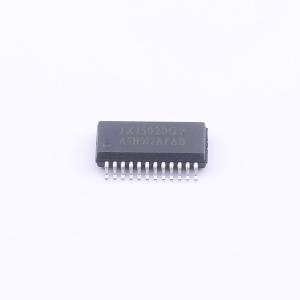

JXI5020GP-TD

16通道LED恒流驱动

描述: JX15020是LED显示面板设计的驱动IC，它内建的CMOS位移寄存器与锁存功能，可以将串行的输入数据转换成平行输出数据格式。JX15020具有16个电流源，可以在每个输出端口提供3~36mA恒定电流量以驱动LED，每个OUT驱动通道输出可短接后得到更大的电流输出，且当环境发生变化时，对其输出电流影响很小。同时可以选用不同阻值（TEXT）的外接电阻来调整JX15020各输出端口的电流大小，因此，可精确地控制LED的发光亮度，适用于高质量白平衡显示驱动模组。
品牌名称: TDSEMIC(拓电半导体)
商品型号: JXI5020GP-TD
商品编号: C42421918
商品封装: SSOP-24
包装方式: 编带
商品毛重: 0.18克(g)

商品概述

JXI5020是LED显示面板设计的驱动IC，它内建的CMOS位移寄存器与锁存功能，可以将串行的输入数据转换成平行输出数据格式。JXI5020具有16个电流源，可以在每个输出端口提供3~36mA恒定电流量以驱动LED，每个OUT驱动通道输出可短接后得到更大的电流输出，且当环境发生变化时，对其输出电流影响很小。同时可以选用不同阻值（RExT）的外接电阻来调整JXI5020各输出端口的电流大小，因此可精确地控制LED的发光亮度，适用于高质量白平衡显示驱动模组。

商品特性

16个恒流源输出通道
OUT端口耐压可保证11V
电流输出大小不因输出端负载电压变化而变化
恒流电流范围值：3~36mA@VDD = 5V；3~20mA@VDD = 3.3V
极为精确的电流输出值（通道与通道）最大误差： ≤±2.0%；（芯片与芯片）最大误差： ≤±3.0%
通过调节外部电阻，可精密设定16个OUT的电流输出值
输出电流快速响应：最小脉宽 = 35nS
高达25MHz数据传输速率
具有施密特触发器的输入特性
工作电压：3.3V~5V

应用领域

户内、外单、双、全彩（动态、静态）LED显示屏
灯饰
节能照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3.3V~5V
	通道数	16

	属性	参数值
	输出电流	36mA
	工作温度	-40℃~+85℃
	恒流精度	2%
