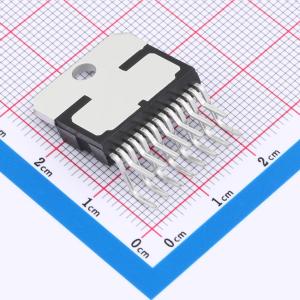

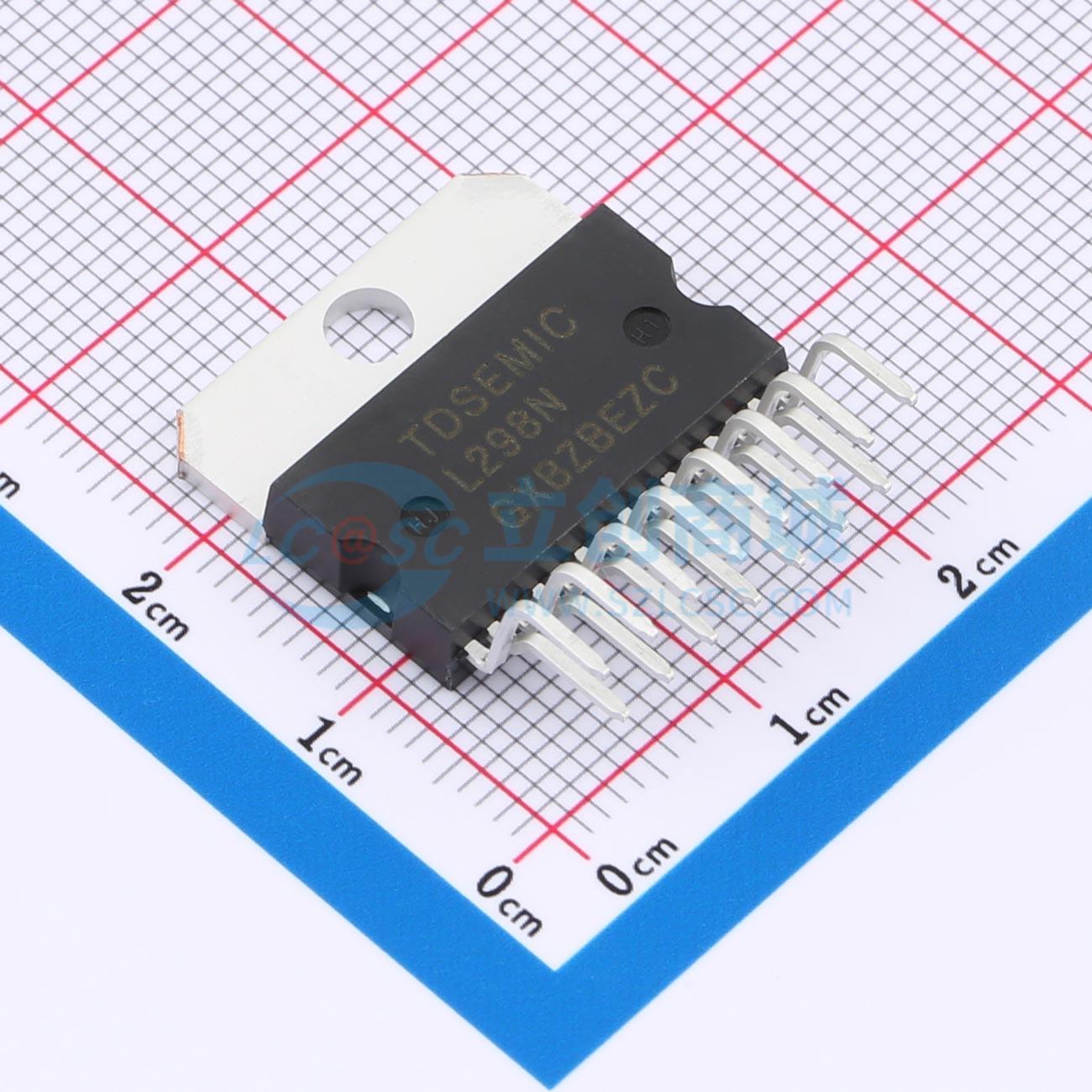

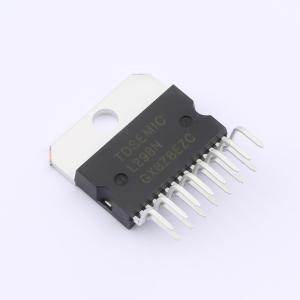

L298(ZIP15)-TD
双全桥驱动器，工作电源电压高达46V，总直流电流高达4A
- 描述
- 100%国产化 双全桥驱动器
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- L298(ZIP15)-TD
- 商品编号
- C42421930
- 商品封装
- ZIP-15
- 包装方式
- 管装
- 商品毛重
- 7.432克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.5V~46V | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 4A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | - | |
| 接口类型 | - | |
| 集成开关 | - | |
| 导通电阻 | - | |
| 工作温度 | -25℃~+130℃ | |
| 功能特性 | 过流保护；过温保护 |
商品概述
L298是一款采用15引脚MultiWatt和PowerSO20封装的集成单片电路。它是一款高压、大电流双全桥驱动器，设计用于接受标准TTL逻辑电平，并驱动继电器、螺线管、直流电机和步进电机等感性负载。该器件提供两个独立的使能输入，用于独立于输入信号启用或禁用器件。每个桥臂的下部晶体管发射极连接在一起，对应的外部端子可用于连接外部检测电阻。此外，还提供了一个额外的电源输入，以便逻辑电路在较低的电压下工作。
应用领域
- 双向直流电机控制
- 两相双极步进电机驱动
