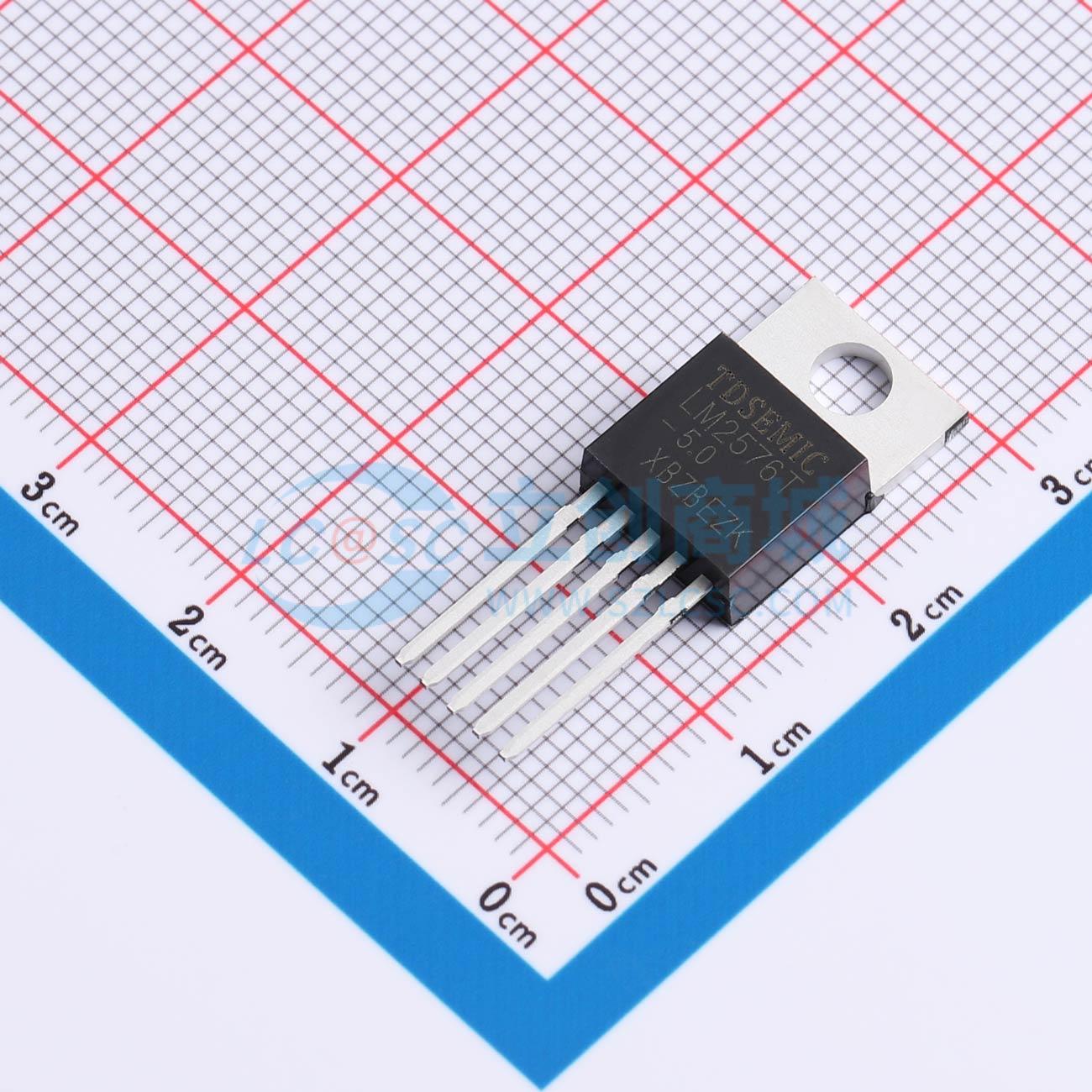

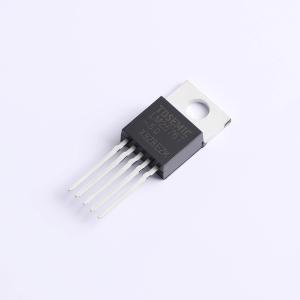

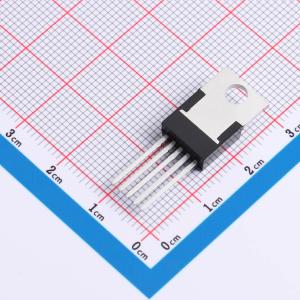

LM2576T-5.0
降压型 3A 40V
- 描述
- 该系列稳压器是单片集成电路，为降压型开关稳压器提供所有有源功能，能够驱动3A负载，具有出色的线路和负载调节能力。有3.3V、5V、12V固定输出电压和可调输出版本。只需最少数量的外部组件，使用简单，包括内部频率补偿和固定频率振荡器。该系列是流行的三端线性稳压器的高效替代品，可大幅减小散热器尺寸，在某些情况下无需散热器
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- LM2576T-5.0
- 商品编号
- C42421949
- 商品封装
- TO-220-5L
- 包装方式
- 管装
- 商品毛重
- 2.7851克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 40V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 输出类型 | 固定 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
LM2576系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动3A负载，具有出色的线路和负载调节能力。LM2576有3.3V、12V固定输出电压版本以及可调输出版本。这些稳压器所需的外部组件数量最少，使用简单，包括内部频率补偿和固定频率振荡器。LM2576系列是流行的三端线性稳压器的高效替代品，它大大减小了散热器的尺寸，在某些情况下无需散热器。有几家不同的制造商提供专门为LM2576优化的标准电感系列，这一特性极大地简化了开关模式电源的设计。其他特性包括在指定的输入电压和输出负载条件下，输出电压保证有±4%的容差，振荡器频率有±10%的容差。还包括外部关断功能，典型待机电流为50μA。输出开关包括逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。LM2576采用TO220T - 5L和TO263 - 5L封装。
商品特性
- 3.3V、5V、12V和可调输出版本
- 高效率
- 保证3A输出电流
- 仅需4个外部组件
- 52kHz固定频率内部振荡器
- TTL关断能力，低功耗待机模式
- 使用现成的标准电感
- 热关断和电流限制保护
- 可调版本输出电压范围在1.23V至37V，在线路和负载条件下最大误差±4%
应用领域
- 简单高效的降压（buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正到负转换器（Buck - Boost）
