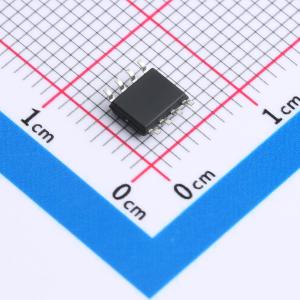

UC3845-TD
1A 30V
- 描述
- UC3845是高性能固定频率电流模式控制器，专为隔离或DC-DC转换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。该电路提供欠电压锁定模块，启动电流小于0.5mA，误差放大器输入端连接一个精准的基准电压，经过修整可提供高精度，其他内部模块包括确保闭锁运行的逻辑电路，限流和为大电流图腾柱式输出而设计的PWM比较器。这个输出结构适合于驱动N沟道MOSFET，输出端在关断状态为低电平。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- UC3845-TD
- 商品编号
- C42422134
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作电压 | 30V | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 100kHz~500kHz；52kHz | |
| 工作温度 | 0℃~+70℃@(TA) |
商品概述
UC3845是高性能固定频率电流模式控制器，专为隔离或DC-DC转换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。该电路提供欠电压锁定模块，启动电流小于 0.5mA。误差放大器输入端连接一个精准的基准电压，经过修整可提供高精度，其他内部模块包括确保闭锁运行的逻辑电路，限流和为大电流图腾柱式输出而设计的PWM比较器。这个输出结构适合于驱动N沟道MOSFET，输出端在关断状态为低电平。
商品特性
- 专为隔离或DC/DC转换器优化
- 低启动电流（ <0.5mA）
- 自动前馈补偿
- 逐个周期限流功能
- 增强的负载响应特性
- 带迟滞的欠压保护功能
- 双脉冲抑制
- 高电流图腾柱输出
- 内部经修调的带隙基准
- 高达500kHz工作频率
应用领域
- 功率转换器
