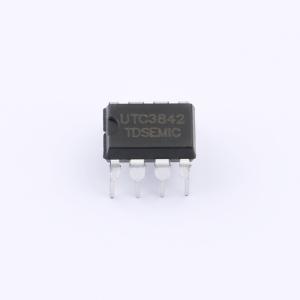

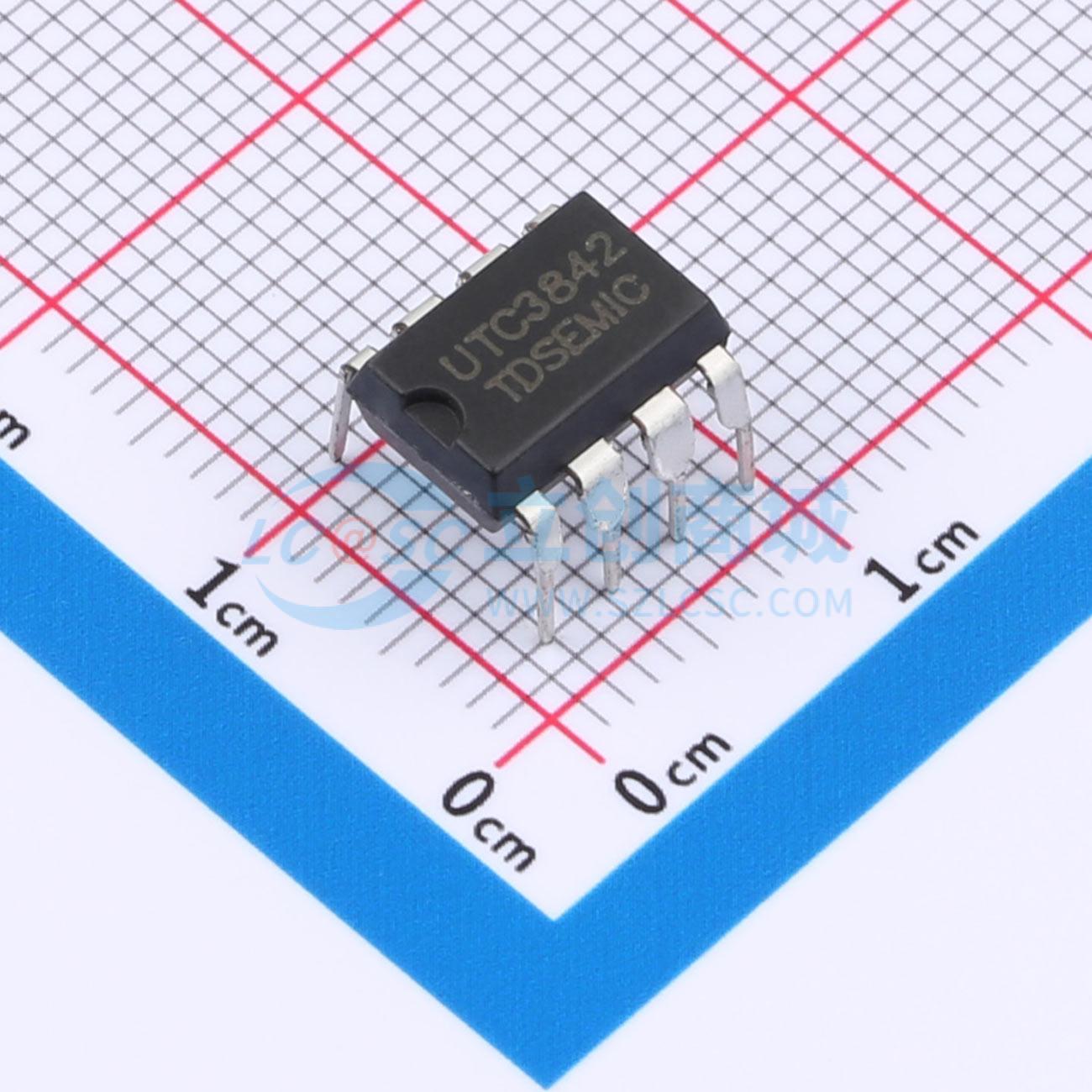

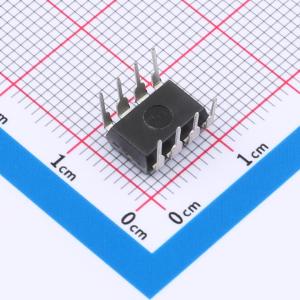

UTC3842-TD
1A 30V
- 描述
- 是专为离线和DC-DC开关电源应用设计的恒频电流型PWM控制器。内部包含温度补偿精密基准、供精密占空比调节用的可调振荡器、高增益误差放大器、电流传感比较器和适合作功率MOSFET驱动用的大电流推挽输出级以及单周期徊滞式限流欠压锁定、死区可调、单脉冲计数挂锁等保护电路。采用DIP8、SOP8的封装形式封装。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- UTC3842-TD
- 商品编号
- C42422139
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 30V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 52kHz | |
| 工作温度 | 0℃~+70℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | 12mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 固定 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
UTC3842-TD 是一款专为离线和 DC-DC 开关电源应用设计的固定频率电流型 PWM 控制器。其内部集成了温度补偿精密基准电压源、用于精密占空比调节的可调振荡器、高增益误差放大器、电流检测比较器以及适用于驱动功率 MOSFET 的大电流推挽输出级。此外，它还包含单周期迟滞限流、欠压锁定、可调死区时间和单脉冲计数锁存等保护功能。该器件采用 DIP8 和 SOP8 封装形式。
商品特性
- 低启动电流（小于 0.5mA）
- 自动前馈补偿
- 具有迟滞特性的欠压锁定功能
- 最大占空比限制
- 工作频率最高可达 500kHz
