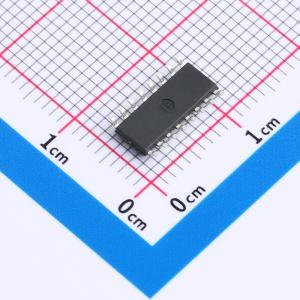

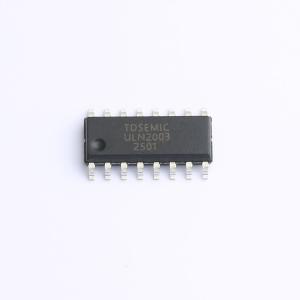

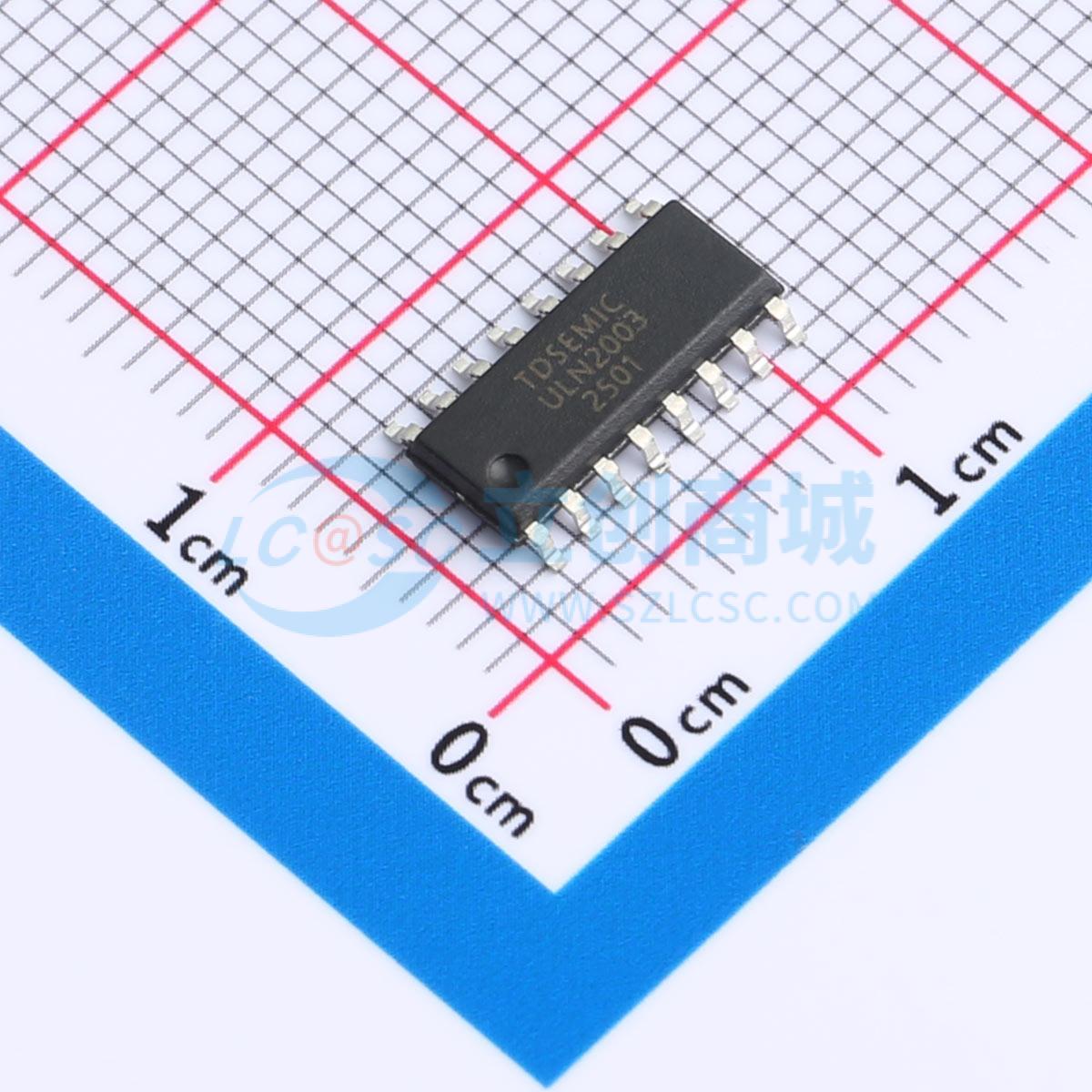

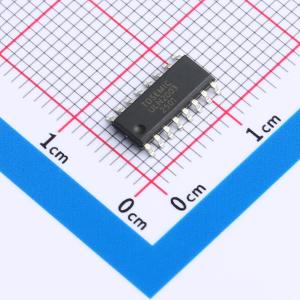

ULN2003-TD
达林顿阵列功率驱动集成电路
- 描述
- ULN2003 是一款高压、大电流达林顿驱动集成电路，由 7 对 NPN 达林顿管组成。所有单元的发射极共用，且每个单元均采用集电极开路输出。每对达林顿管都串联了一个 2.7KΩ 的电阻，可与 TTL 和 5V CMOS 兼容，无需逻辑缓冲器即可进行数据处理
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- ULN2003-TD
- 商品编号
- C42422136
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.26336克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | - | |
| 集电极漏电流(Icex) | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | - | |
| 输入电流(on) | - | |
| 输入电流(off) | - | |
| 正向压降(Vf) | - | |
| 反向电流(Ir) | - | |
| 输入电容(Ci) | - | |
| 类型 | - |
商品概述
ULN2003A是一款高耐压、大电流达林顿阵列，由七个NPN达林顿管组成。所有单元共用发射极，每个单元采用开集电极输出。每一对达林顿都串联一个2.7kΩ的基极电阻，可直接兼容TTL和5V CMOS电路，能够直接处理原先需要标准逻辑缓冲器来处理的数据。该器件工作电压高，工作电流大，灌电流可达500mA，并且能够在关断状态下承受50V的电压。其输出还可以在高负载电流下并行运行，为需要多接口驱动电路的应用提供了良好的解决方案。
商品特性
- 工作电压范围宽
- 七路高增益达林顿阵列
- 输出电压高（可达50V）
- 输出电流大（可达500mA）
- 可与TTL、CMOS、PMOS直接连接
- 内置钳位二极管，适应感性负载
应用领域
- 继电器驱动
- 直流照明驱动
- 步进电机驱动
- 电磁阀驱动
- 直流无刷电机驱动
