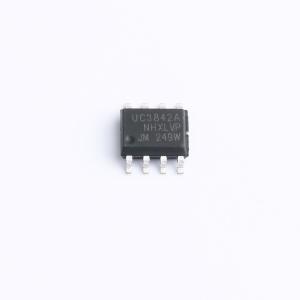

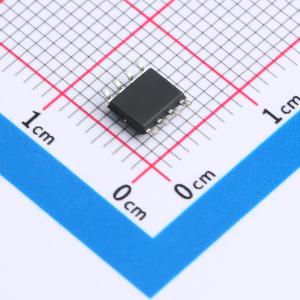

UC3842-TD

电流型脉宽调制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 专为离线和DC-DC开关电源应用设计的恒频电流型PWM控制器。内部包含温度补偿精密基准、供精密占空比调节用的可调振荡器、高增益误差放大器、电流传感比较器和适合作功率MOSFET驱动用的大电流推挽输出级以及单周期徊滞式限流欠压锁定、死区可调、单脉冲计数挂锁等保护电路。采用DIP8、SOP8的封装形式封装。
品牌名称: TDSEMIC(拓电半导体)
商品型号: UC3842-TD
商品编号: C42422130
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1212克(g)

商品参数

商品概述

专为离线和DC-DC开关电源应用设计的恒频电流型PWM控制器。内部包含温度补偿精密基准、供精密占空比调节用的可调振荡器、高增益误差放大器、电流传感比较器和适合作功率MOSFET驱动用的大电流推挽输出级以及单周期徊滞式限流欠压锁定、死区可调、单脉冲计数拴锁等保护电路。采用DIP8、SOP8的封装形式封装。

商品特性

起动电流小（<0.5mA）
自动前馈补偿
具有徊滞特性的欠压锁定
最大占空比箝制
工作频率可达500kHz

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	输出电压	8V~30V
	开关频率	47kHz~57kHz
	工作温度	0℃~+70℃@(TA)
	输出通道数	1

	属性	参数值
	拓扑结构	升压式；反激式
	静态电流(Iq)	12mA
	开关管(内置/外置)	外置
	输出类型	可调
