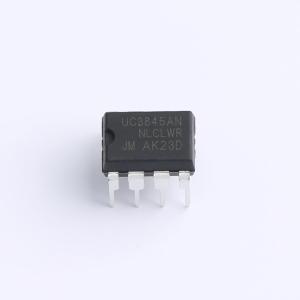

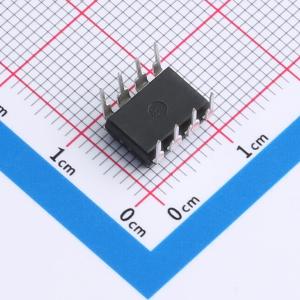

UC3845AN-TD

电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UC3845是高性能固定频率电流模式控制器，专为隔离或DC-DC转换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。该电路提供欠电压锁定模块，启动电流小于0.5mA，误差放大器输入端连接一个精准的基准电压，经过修整可提供高精度，其他内部模块包括确保闭锁运行的逻辑电路，限流和为大电流图腾柱式输出而设计的PWM比较器。这个输出结构适合于驱动N沟道MOSFET，输出端在关断状态为低电平。
品牌名称: TDSEMIC(拓电半导体)
商品型号: UC3845AN-TD
商品编号: C42422133
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.895克(g)

商品参数

商品概述

UC3845AN-TD是高性能固定频率电流模式控制器，专为隔离或DC-DC转换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。该电路提供欠电压锁定模块，启动电流小于0.5mA，误差放大器输入端连接一个精准的基准电压，经过修整可提供高精度，其他内部模块包括确保闭锁运行的逻辑电路，限流和为大电流图腾柱式输出而设计的PWM比较器。这个输出结构适合于驱动N沟道MOSFET，输出端在关断状态为低电平。

商品特性

专为隔离或DC/DC转换器优化
低启动电流（<0.5mA）
自动前馈补偿
逐个周期限流功能
增强的负载响应特性
带迟滞的欠压保护功能
双脉冲抑制
高电流图腾柱输出
内部经修调的带隙基准
高达500kHz工作频率

应用领域

功率转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	开关频率	100kHz~500kHz；52kHz
	工作温度	0℃~+70℃@(TA)
	同步整流	否

	属性	参数值
	输出通道数	1
	开关管(内置/外置)	外置
	输出类型	可调
