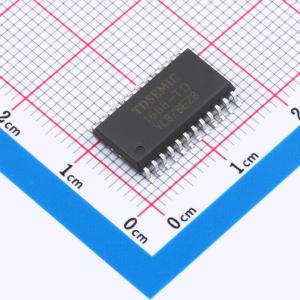

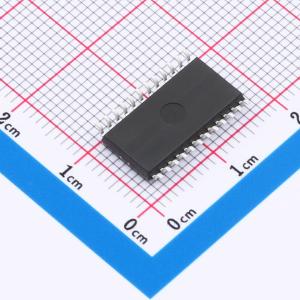

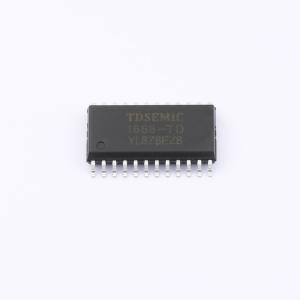

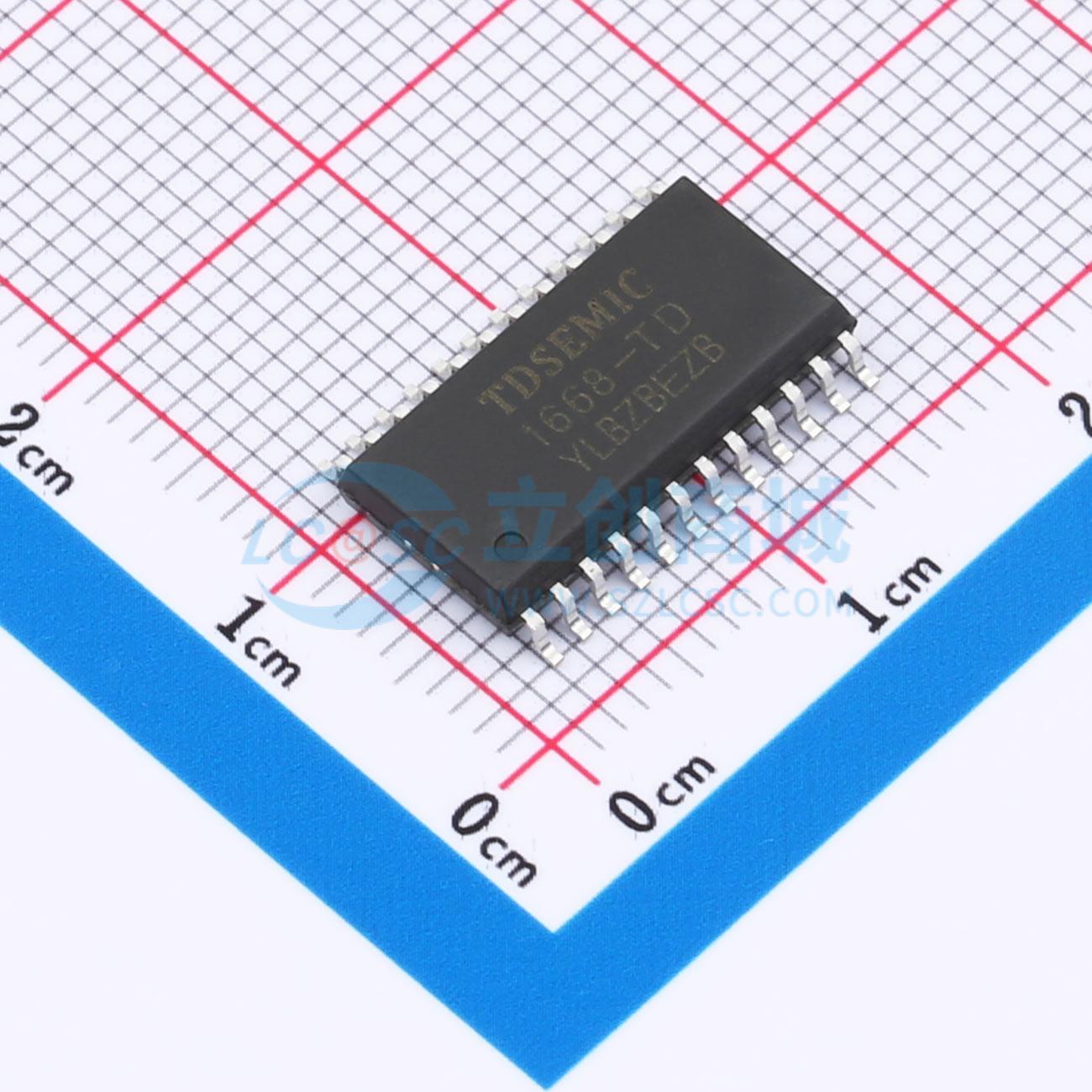

HTM1668-TD
带键盘扫描显示驱动控制芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- HTM1668-TD
- 商品编号
- C42422114
- 商品封装
- SOP-24
- 包装方式
- 管装
- 商品毛重
- 1.195625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 450kHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 140mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 键盘扫描 | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -20℃~+70℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
HTDM1668是一款3线串口共阴极10段7位或13段4位带10×2位键盘扫描的LED驱动控制专用电路，内置三线串行通讯接口和RC振荡器，具有八级辉度可调功能，广泛适用于各种LED面板场合，例如微波炉、电磁炉、热水器等家电产品。
商品特性
- 内置显示RAM
- 显示模式软件可调
- 显示辉度软件可调
- 10×2扫描按键矩阵
- 三线串行接口（CLK, STB, DIO）
- 内置RC振荡
- 封装形式：SOP24/SSOP24（0.635mm）
