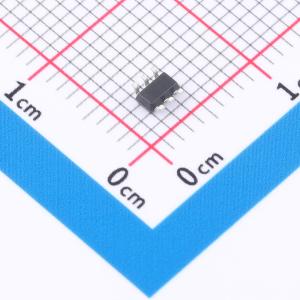

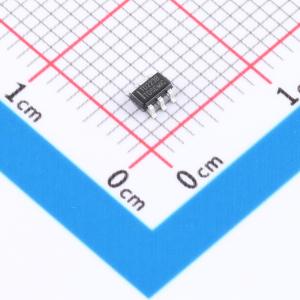

温馨提醒：图片仅供参考，商品以实物为准
TTP223-BA6-TD
单键电容式触摸按键IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 内置LDO 抗干扰 单键触摸芯片
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TTP223-BA6-TD
- 商品编号
- C42422127
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触摸芯片 | |
| 通道数 | 1 | |
| 功能特性 | 电容式触摸；防水抗干扰触摸；自动灵敏度校准 | |
| 是否自锁 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2V~5.5V | |
| 工作电流 | 3.5uA | |
| 工作温度 | -20℃~+85℃ | |
| 静态电流 | 1.7uA |
商品概述
TTP223-BA6-TD是一款单键电容式触摸按键专用检测传感器集成电路。它采用新一代电荷检测技术，通过检测操作者手指与触摸按键焊盘之间产生的电荷电平变化，来判定手指的接近或触摸动作。该设计无任何机械部件，避免了磨损问题。感应部分可置于任何绝缘层（如玻璃或塑料）后方，便于实现与环境密封的键盘设计。面板图案可自由设计，按键大小、形状可灵活选择，并能与字符、商标、透视窗等元素任意搭配，外观美观时尚，且具有不褪色、不变形、经久耐用的特点。它从根本上改变了传统金属面板和机械面板难以实现的效果，兼具高可靠性与美观设计的灵活性，可直接替代现有的普通面板（如金属键盘、薄膜键盘、导电胶键盘），且无需修改现有程序。该芯片具有外围元件少、成本低、功耗低等优势。
商品特性
- 输入电压范围较宽：2.0V~5.5V
- 工作电流极低：3.5uA
- 灵敏度可通过外部电容值进行调整
- 可实现同步输出模式及电平切换模式输出
- 带有自校准的独立触摸按键控制
- 内置稳压电路LDO，工作更稳定可靠
- 采用SOT23-6封装
应用领域
- 触摸DVD
- 触摸遥控器
- 触摸MP3
- 触摸MP4
- 触摸密码锁
