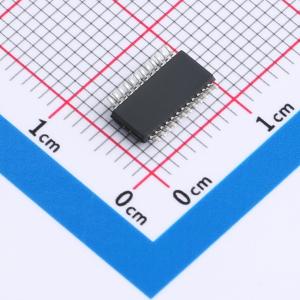

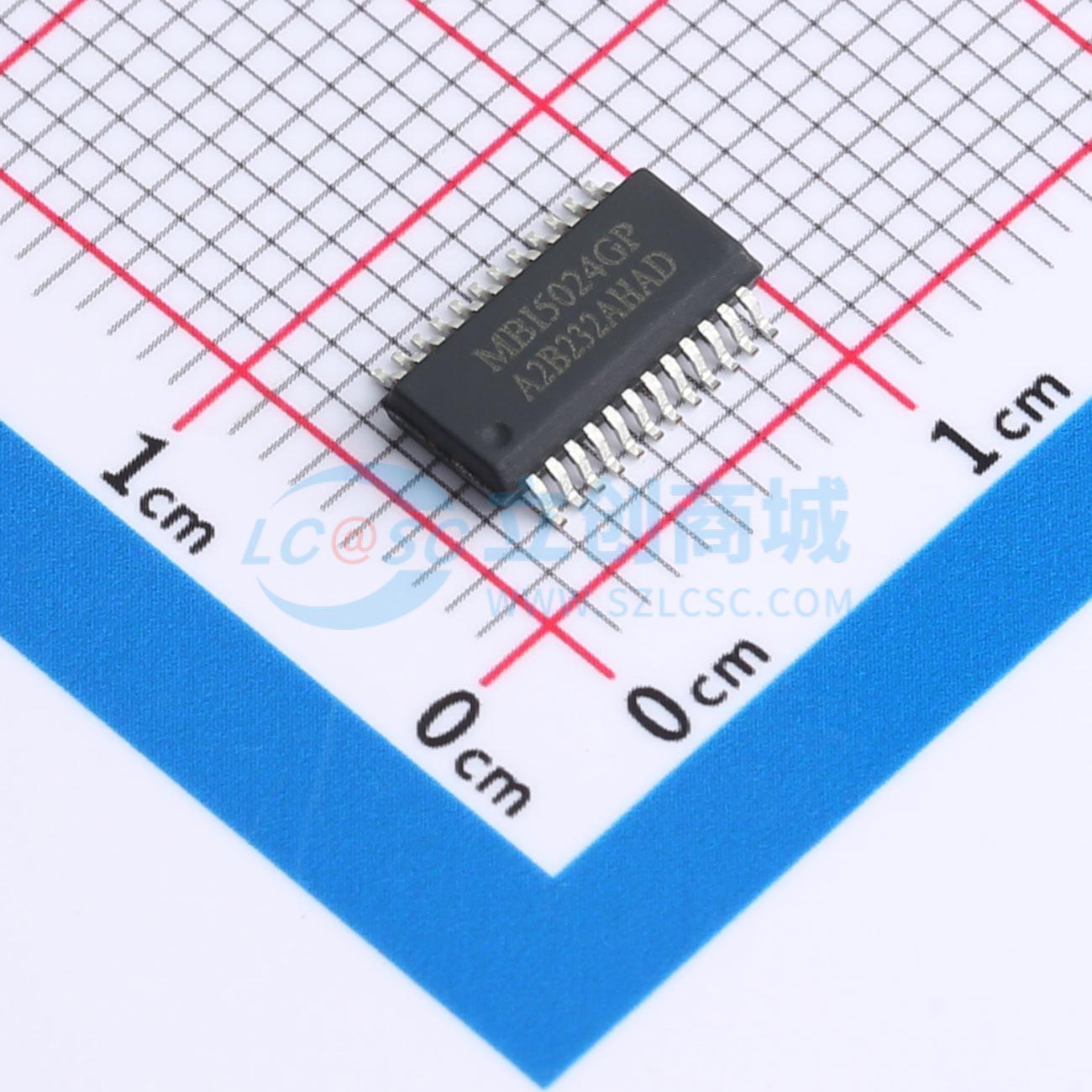

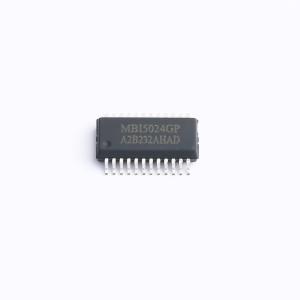

温馨提醒：图片仅供参考，商品以实物为准
MBI5024GP-TD
16通道LED恒流驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是LED显示面板设计的驱动IC，内建的CMOS位移寄存器与锁存功能，可以将串行的输入数据转换成平行输出数据格式。具有16个电流源，可以在每个输出端口提供5~35mA恒定电流量以驱动LED，每个OUT驱动通道输出可短接后得到更大的电流输出，且当环境发生变化时，对其输出电流影响很小。同时可以选用不同阻值（R_EXT）的外接电阻来调整各输出端口的电流大小，因此可精确控制LED的发光亮度，适用于高质量白平衡显示驱动模组。本产品性能优良，质量可靠。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- MBI5024GP-TD
- 商品编号
- C42422039
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.1885克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.5V~5.5V | |
| 开关频率 | 25MHz | |
| 通道数 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 2.5% |
商品概述
MBI5024是LED显示面板设计的驱动IC，它内建的CMOS位移寄存器与锁存功能，可以将串行的输入数据转换成平行输出数据格式。MBI5024具有16个电流源，可以在每个输出端口提供5~35mA恒定电流量以驱动LED，每个OUT驱动通道输出可短接后得到更大的电流输出，且当环境发生变化时，对其输出电流影响很小。同时可以选用不同阻值（RExT）的外接电阻来调整MBI5024各输出端口的电流大小，因此可精确控制LED的发光亮度，适用于高质量白平衡显示驱动模组。
商品特性
- 16个恒流源输出通道
- OUT端口耐压30V
- 电流输出大小不因输出端负载电压变化而变化
- 恒流电流范围值，5~45mA@VDD = 5V
- 极为精确的电流输出值
- （通道与通道）最大误差： ≤±2.5%
- （芯片与芯片）最大误差： ≤±2.5%
- 通过调节外部电阻，可设定精密电流输出值
- 高达25MHz时钟频率
- 工作电压：4.5V~5.5V
应用领域
- 户内、外单、双、全彩（动态、静态）LED显示屏
- 灯饰
- 节能照明
