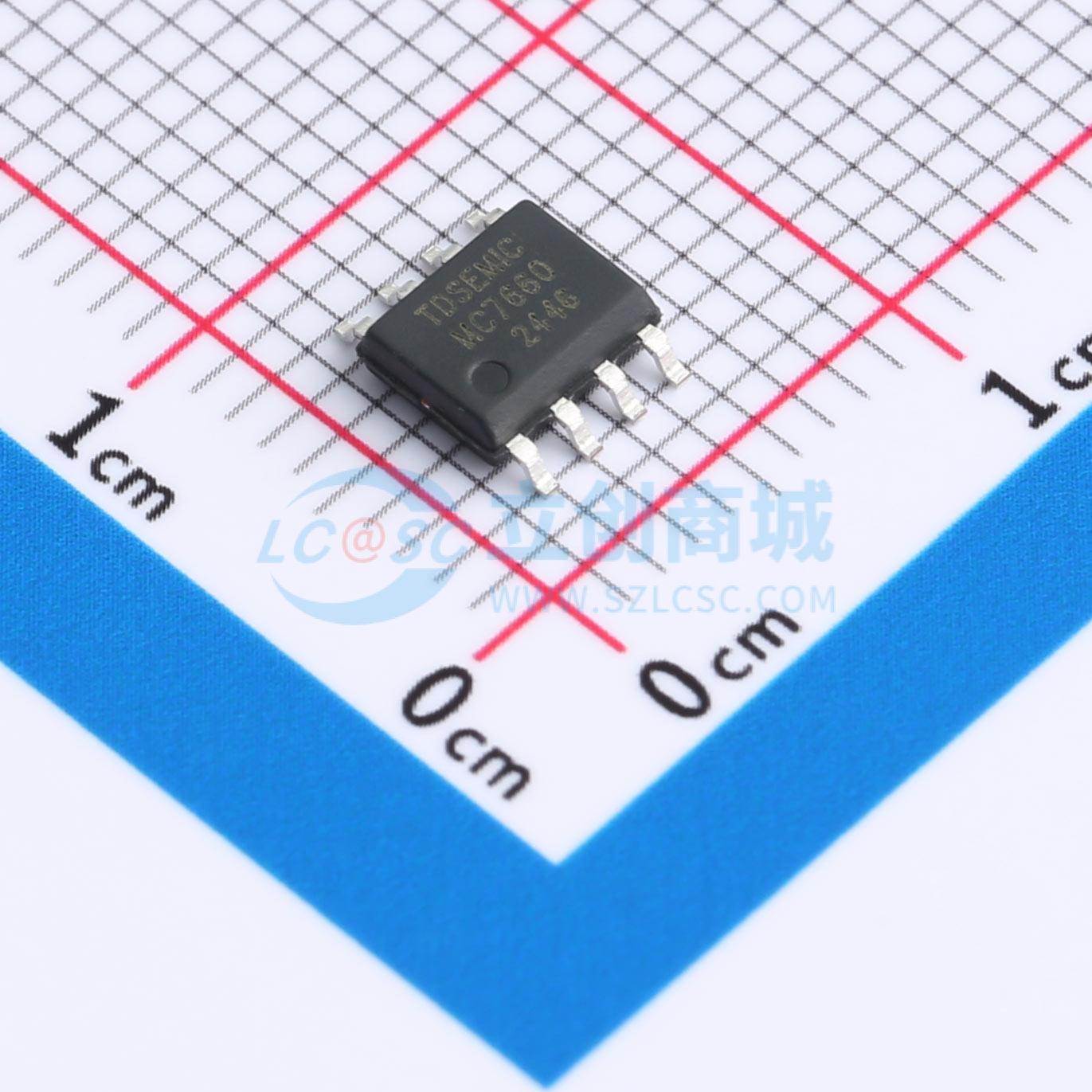

温馨提醒：图片仅供参考，商品以实物为准
MC7660-TD
DC/DC电压转换集成电路
- 描述
- MC7660是采用CMOS工艺制造的单片DC/DC电压转换集成电路。具有反转、倍压、分压及多倍电压输出。可在1.5V~10V范围内稳定工作，且在整个温度范围内无需外加任何二极管。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- MC7660-TD
- 商品编号
- C42422041
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1353克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 反相 | |
| 工作电压 | 1.5V~5V | |
| 静态电流(Iq) | 180uA |
| 属性 | 参数值 | |
|---|---|---|
| 能量效率 | 98% | |
| 开关频率 | 5kHz | |
| 功能特性 | 低纹波/低噪声架构；倍压/反相拓扑切换 |
商品概述
采用CMOS工艺制造的单片DC/DC电压转换集成电路。具有反转、倍压、分压及多倍电压输出功能。可在1.5V ~ 5V范围内稳定工作，且在整个温度范围内无需外加任何二极管。每0.5V压降可释放10mA的电流。利用BOOST输入端可将振荡器频率提高到音频频段以上，减小了输出纹波，因此，可减小对外部电容容量大小的要求。集低静态电流和高转换效率于一身，芯片内置了振荡器控制电路和四个功率MOSFET转换开关。应用方式包括：负压发生，倍电压发生，和输入电压1/2分压。
商品特性
- 微型封装形式
- 工作电压范围：1.5V ~ 5V
- 98%的典型电源转换功率
- 反转、倍压、分压及多倍电压输出
- BOOST管脚用于提高振荡频率
- 空载电流；5V电压下最大180μA
- 在高电压工作时，无需外接二极管
应用领域
- 从+5V逻辑电源产生-5V电压
- 个人通信设备
- LCD显示模块电源
- 运算放大器正负对称电源发生
- EIA/TIA-232E和EIA/TIA-562接口电源
- A/D转换器电源
- 手持式仪表
- 面板表
