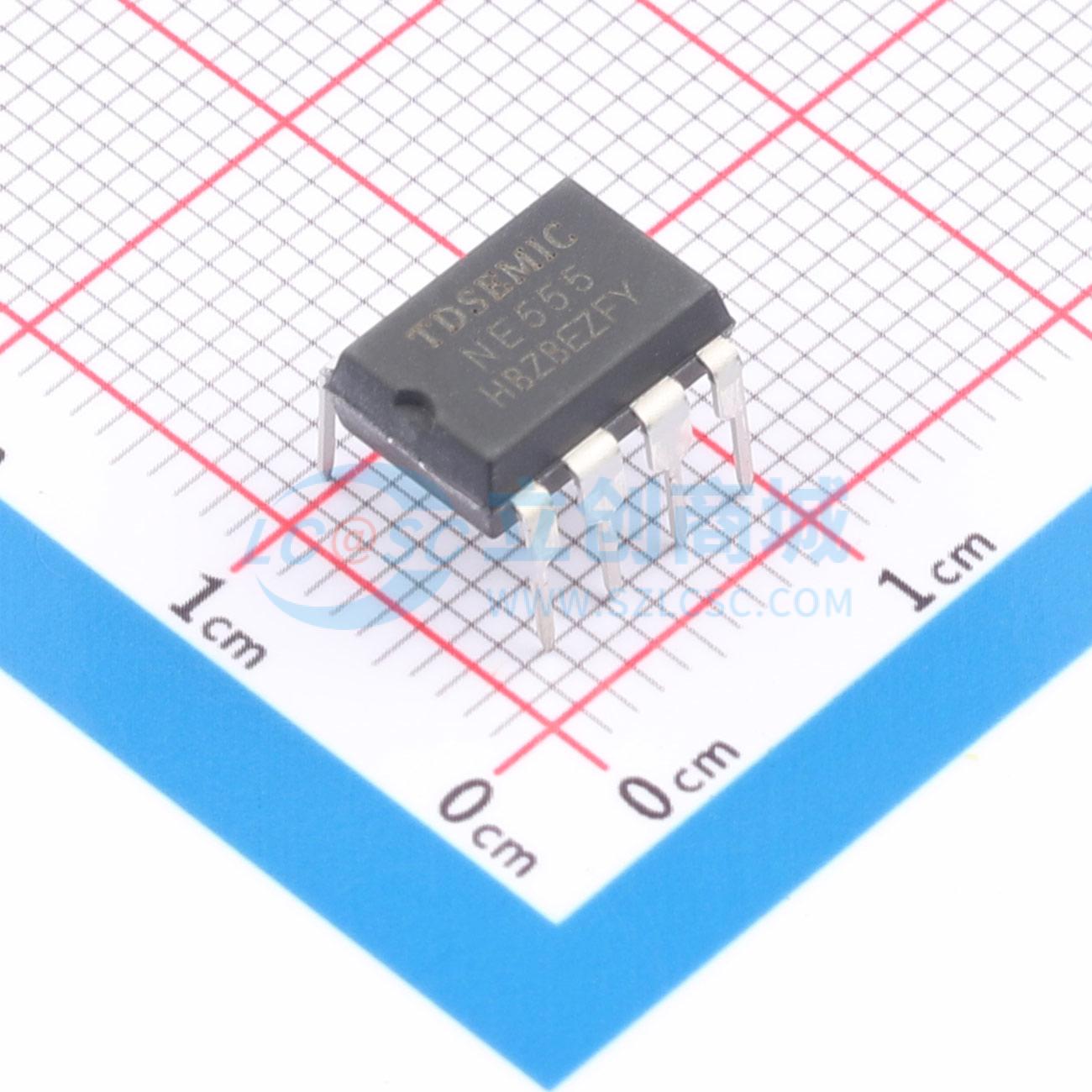

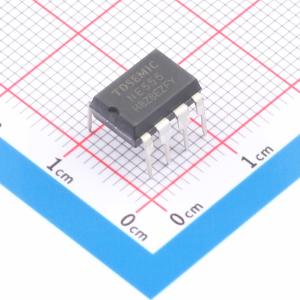

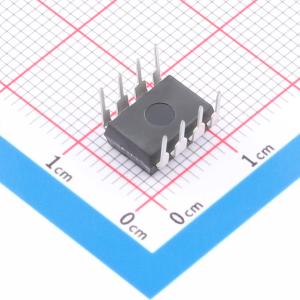

温馨提醒：图片仅供参考，商品以实物为准
NE555N-TD
能产生高精度定时脉冲的双极性集成电路
- 描述
- 是一款能产生高精度定时脉冲的双极性集成电路。内部包括阈值比较器、触发比较器、RS 触发器、输出电路等四部分电路构成。它可通过外接少量的阻容器件，组成定时触发电路、脉宽调制电路、音频振荡器等等电路。广泛应用于玩具、信号交通、自动化控制等等领域。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- NE555N-TD
- 商品编号
- C42422056
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.718937克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 555定时器/计时器 | |
| 工作电压 | 4.5V~15V | |
| 输出电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 15mA | |
| 工作温度 | -40℃~+80℃ | |
| 功能特性 | 占空比可调振荡；复位功能 |
商品概述
NE555/SA555是一款能产生高精度定时脉冲的双极性集成电路。内部包括阈值比较器、触发比较器、RS触发器、输出电路等四部分电路构成。它可通过外接少量的阻容器件，组成定时触发电路、脉宽调制电路、音频振荡器等等电路。广泛应用于玩具、信号交通、自动化控制等等领域。
商品特性
- 定时精度好
- 输出驱动能力强
- 温度稳定性好
- 最大工作频率可达500KHz以上
- 可与TTL电路兼容
- 封装形式：SOP-8、DIP-8、MSOP-8
- 定时时间可从微秒级到小时级
应用领域
- 音频脉冲发生器
- 分频器
- 设备定时
- 交通灯控制
- 工业控制
