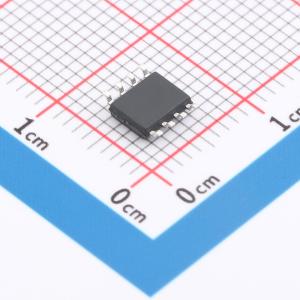

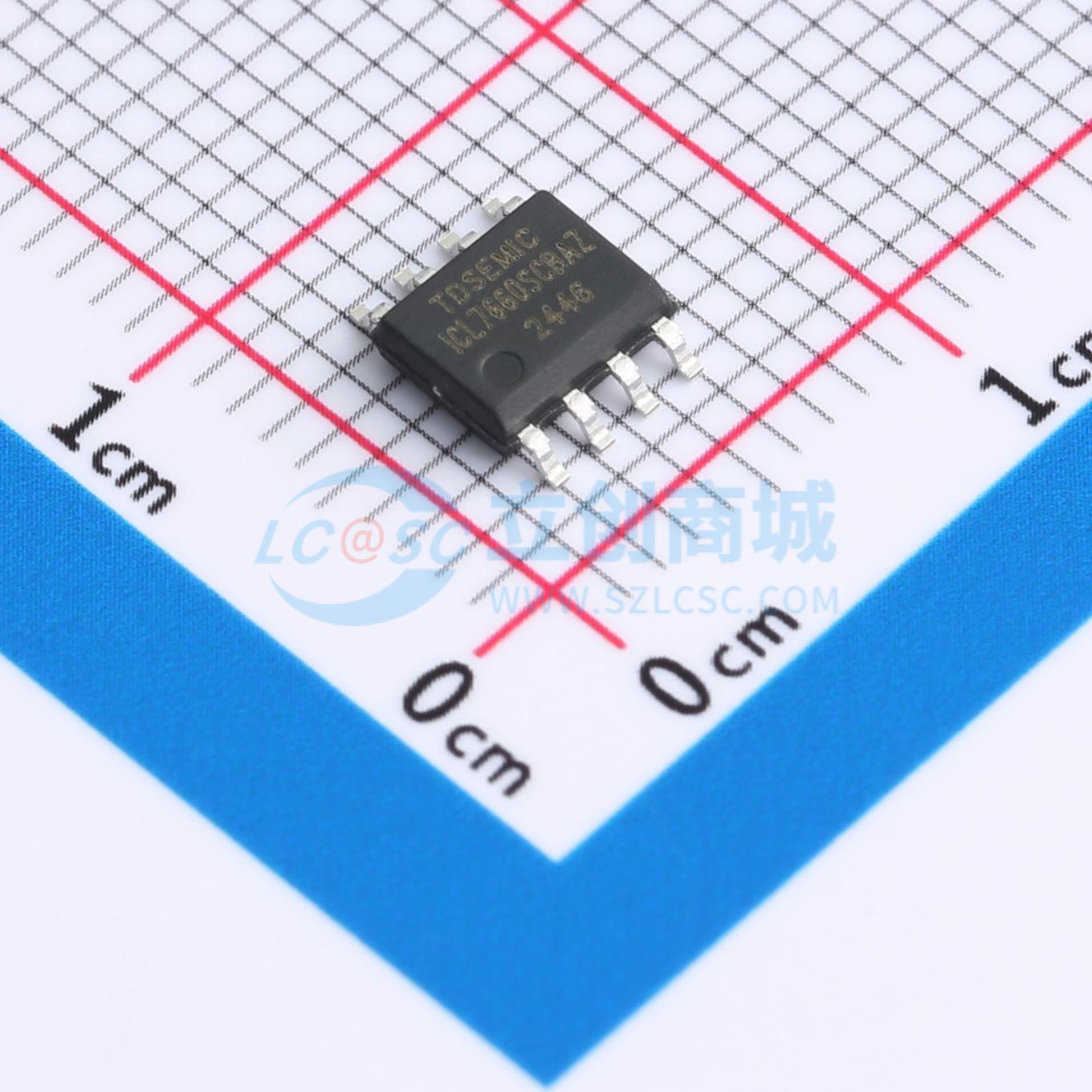

温馨提醒：图片仅供参考，商品以实物为准
ICL7660SCBAZ-TD
单片DC/DC电压转换集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ICL7660SCBAZ是采用CMOS工艺制造的单片DC/DC电压转换集成电路。具有反转、倍压、分压及多倍电压输出。可在1.5~10V范围内稳定工作，且在整个温度范围内无需外加任何二极管。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- ICL7660SCBAZ-TD
- 商品编号
- C42421902
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.189克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 反相 | |
| 工作电压 | 1.5V~5V | |
| 输出电压(Vout) | - | |
| 输出电流(Iout) | 10mA | |
| 静态电流(Iq) | 180uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | - | |
| 能量效率 | 98% | |
| 开关频率 | 5kHz | |
| PFM模式 | - | |
| 工作温度 | -40℃~+65℃ | |
| 功能特性 | 低纹波/低噪声架构；倍压/反相拓扑切换 |
商品概述
ICL7660SCBAZ是一款采用CMOS工艺制造的单片DC/DC电压转换集成电路。该器件能够实现电压反转、倍压、分压及多倍电压输出。其工作电压范围为1.5V~5V，在整个温度范围内无需外接二极管。每0.5V压降可提供10mA的输出电流。利用BOOST输入端可将内部振荡器频率提升至音频频段以上，从而减小输出纹波，降低对外部电容容量的要求。该芯片集成了低静态电流和高转换效率，内置振荡器控制电路和四个功率MOSFET开关。其应用方式包括负压生成、倍压生成以及输入电压的1/2分压。
商品特性
- 采用微型封装形式
- 工作电压范围：1.5V~5V
- 典型电源转换效率达98%
- 支持电压反转、倍压、分压及多倍电压输出
- 提供BOOST管脚用于提高振荡频率
- 空载电流：在5V电压下最大为180μA
- 在高电压工作模式下无需外接二极管
应用领域
- 从+5V逻辑电源产生-5V电压
- 个人通信设备
- LCD显示模块电源
- 运算放大器正负对称电源发生
- 手持式仪表
