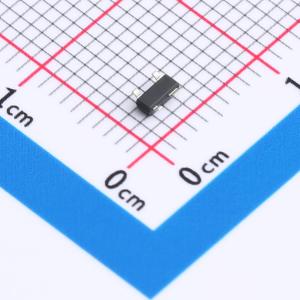

温馨提醒：图片仅供参考，商品以实物为准
IMP811T-TD
低电压复位检测器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IMP811T-TD系列是一款具有电压检测功能的微处理器复位芯片，它带有使能控制端，用于监控微控制器或其他逻辑系统的电源电压。它可以在上电掉电和节电情况下，或在电源电压低于预设的检测电压 Vth 时，向系统提供复位信号。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- IMP811T-TD
- 商品编号
- C42421912
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.0368克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压检测器 | |
| 工作电压 | 1V~6V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 3.08V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 900ms | |
| 工作温度 | -20℃~+70℃ | |
| 功能特性 | 手动复位输入 | |
| 静态电流(Iq) | 1uA |
商品概述
IMP811T-TD系列是一款带有使能控制端的微处理器复位芯片，具备电压检测功能，用于监控微控制器或其他逻辑系统的电源电压。该芯片能在上电、掉电、节电或电源电压低于预设检测电压Vth时，向系统提供复位信号。当上电或电源电压恢复至高于Vth，或使能控制端电压由低电平变为高电平时，VOUT输出将在延时Trp时间后变为高电平。若输入电压低于Vth，或使能控制端为低电平，则VOUT输出为低电平。该产品应用简单，无需外部器件。
商品特性
- 低功耗：2μA（典型值）@ VMR = VCC
- 宽工作电压范围：1V ~ 6.0V
- 具有VCC瞬态抗干扰能力
- 应用简单，无需外部元件
- 内置复位延时时间500ms（典型值）
- 高精度复位电压值：±2.5%
- 具有使能控制端，低电平有效
- 小体积封装：SOT143
应用领域
- 电池供电设备
- 掉电检测器
- 电脑
- 微机处理器
- 非易失性 RAM 信号存储保护器
