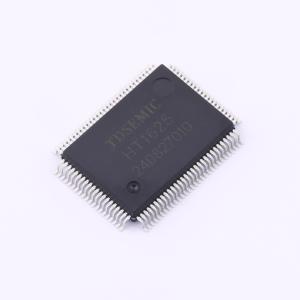

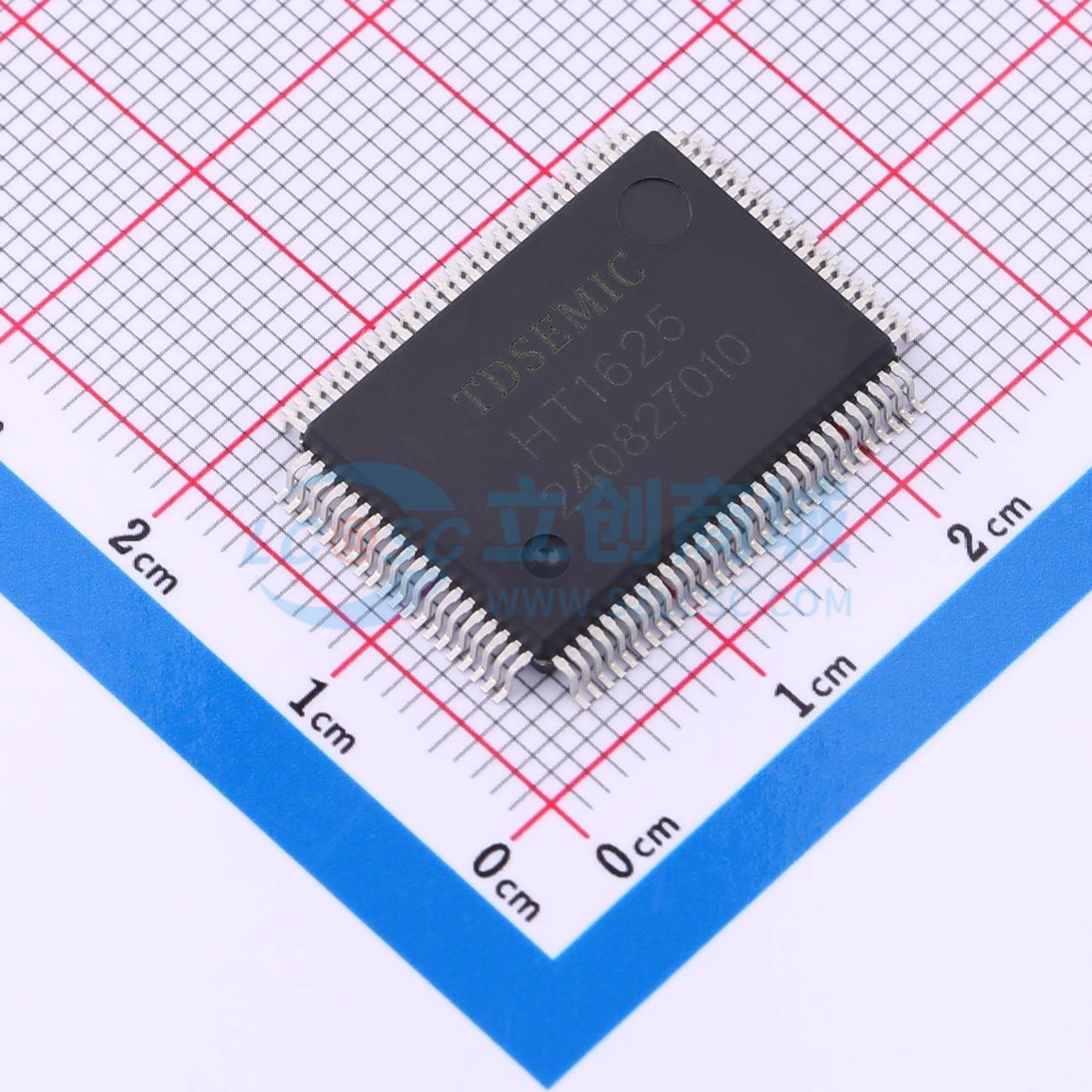

HT1625-QFP100(14*20)-TD

描述: LCD控制器此型号封装QFP-100与数据手册封装LQFP-100不是同一个，购买时请确认清楚，以免造成不必要的损失。
品牌名称: TDSEMIC(拓电半导体)
商品型号: HT1625-QFP100(14*20)-TD
商品编号: C42421893
商品封装: QFP-100(14x20)
包装方式: 托盘
商品毛重: 1.69克(g)

商品参数

商品概述

HT1625是一款外设芯片，专门用于搭配I/O型单片机可扩展显示功能。该芯片最大显示模式为512点 (64×8) 。该芯片支持串行接口、蜂鸣器发声、看门狗定时器/时基定时器功能。 HT1625是一个内存映射多功能LCD控制器。该芯片的软件配置特性使其适用于多种LCD应用，包括LCD模块和显示子系统。HT1625连接至主控制器只需3条线。HT162x系列涵盖多种产品可满足不同需求。

商品特性

工作电压 2.7V~5.2V
内建振荡器
外部晶体振荡器或频率源输入
1/4 bias, 1/8 duty，64Hz帧频率
最大 64×8 显示模式 8COM×64SEG
内建电阻型发生器
线串行接口
种时基选项
时基或溢出输出
内部显示读写地址自动递增
种蜂鸣器频率可选
省电命令可用于减少功耗
软件配置特性
数据模式和命令模式指令
种数据访问模式
引脚调节工作电压
100-pin LQFP封装
100-pin QFP封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(66个/托盘，最小起订量 1 个)

个

起订量：1 个66个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LCD驱动
	显示配置(段)	-
	工作电压	2.7V~5.2V
	接口类型	3线串行接口
	占空比	1/8
	工作电流	132uA

	属性	参数值
	偏压	1/4
	工作温度	-25℃~+75℃
	显示配置(位)	64x8 bit
	频率	32kHz
	静态电流	1uA
	耗散功率(Pd)	-
