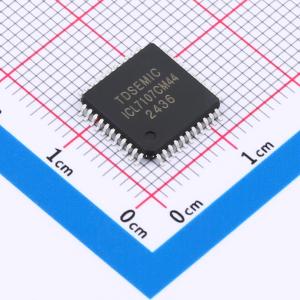

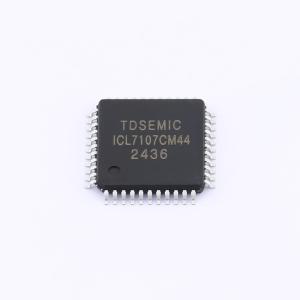

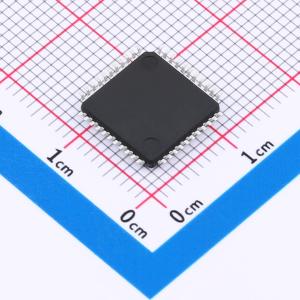

温馨提醒：图片仅供参考，商品以实物为准
ICL7107-TD
3-1/2位LED显示A/D转换器，适用于单电池供电系统，可直接驱动LED显示
- 描述
- 100% 国产化 替代进口 高精度、低功耗、31/2位A/D转换器，包括七段解码器、显示驱动器、参考源和时钟。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- ICL7107-TD
- 商品编号
- C42421897
- 商品封装
- LQFP-44
- 包装方式
- 托盘
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率(位) | 3.5 | |
| 通道数 | 1 | |
| 工作电压 | 6V | |
| 接口类型 | 并口 | |
| 芯片类型 | 显示驱动器 | |
| 工作温度 | -25℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 采样率 | - | |
| 静态电流(Iq) | 0.8mA | |
| 积分非线性 | - | |
| 功能特性 | 内置基准源；低噪声前端 | |
| ADC架构 | - | |
| 微分非线性 | - |
商品概述
ICL7107是一款高性能、低功耗的3-1/2位双积分模数转换器，集成了片上显示驱动器。该器件专为单电池供电系统设计，可直接驱动非复用LED显示器。该模数转换器本身具有多功能性和高精度，对高噪声环境具有抗干扰能力。其真差分高阻抗输入和差分基准非常适用于比率测量，例如电阻、应变计和桥式传感器。内置的自动归零功能无需外部调整即可自动校正系统偏移。
商品特性
- 专为单电池供电系统设计，工作电压7-15V，便于使用9V电池。
- 内部基准源具有低温漂。
- 可直接驱动LED显示器。
- 高阻抗CMOS差分输入。
- 低噪声，显示稳定。
- 自动归零周期消除了零点调整的需要。
- 内部振荡器，无需外接电阻和电容。
- 由COM端提供3.0V基准电压。
- 显示保持、低电池标志、积分和去积分状态标志是44引脚封装提供的四项附加功能。
- 封装：DIP40，QFP44，裸片。
