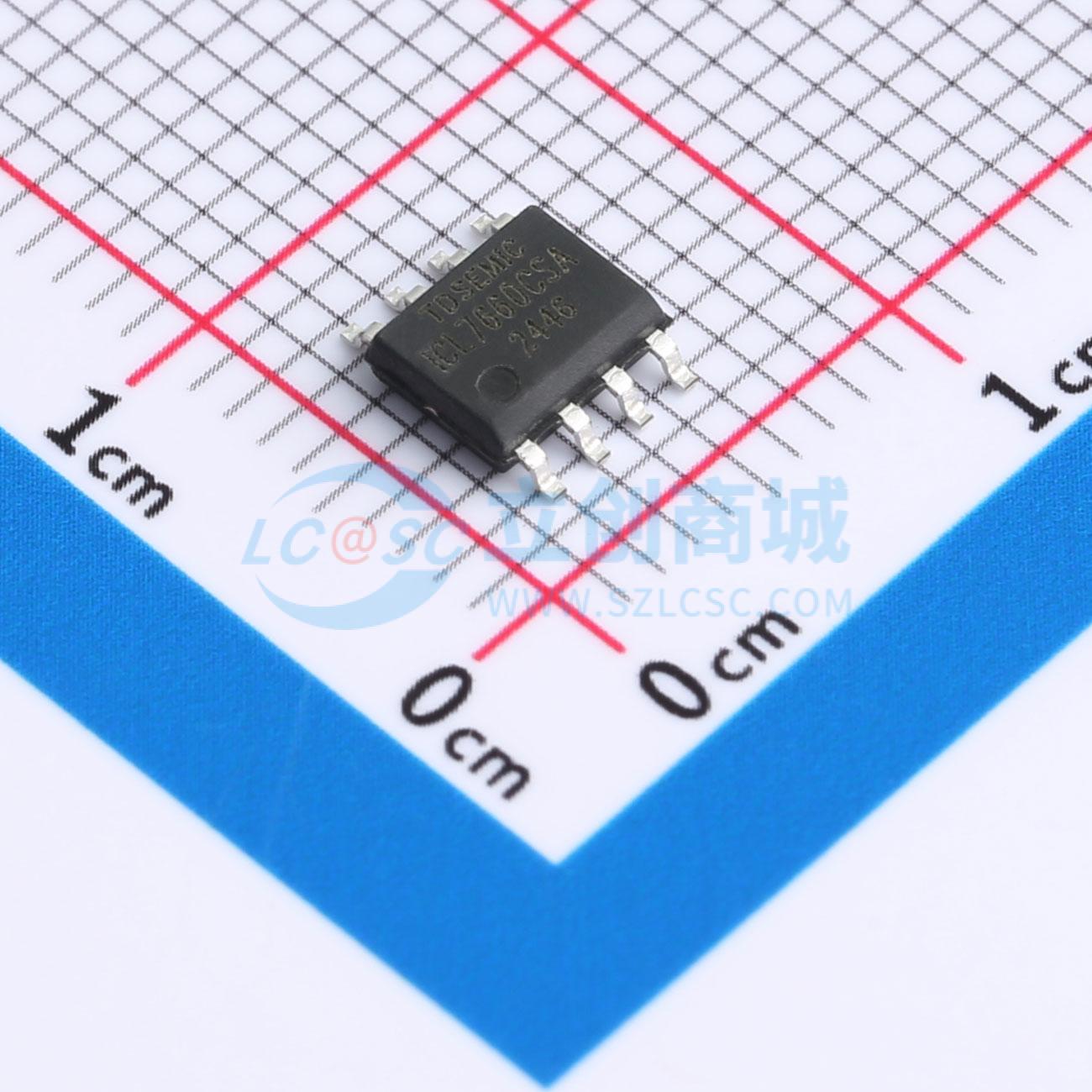

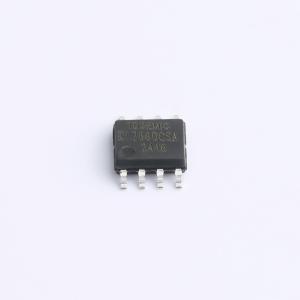

ICL7660CSA
CMOS DC/DC 电压转换器，支持反转、倍压、分压及多倍电压输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ICL7660CSA是采用CMOS工艺制造的单片DC/DC电压转换集成电路。具有反转、倍压、分压及多倍电压输出。芯片管脚定义与ICL7660CSA一致。可在1.5V/10V范围内稳定工作，且在整个温度范围内无需外加任何二极管。每0.5V压降可释放10mA的电流。利用BOOST输入端可将振荡器频率提高到音频频段以上，减小了输出纹波，因此，可减小对外部电容容量大小的要求。ICL7660CSA集低静态电流和高转换效率于一身，芯片内置了振荡器控制电路和四个功率MOSFET转换开关。应用方式包括：负压发生，倍电压发生，和输入电压1/2分压。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- ICL7660CSA
- 商品编号
- C42421900
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.1525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 反相 | |
| 工作电压 | 1.5V~5V | |
| 输出电压(Vout) | -5V~-1.5V | |
| 输出电流(Iout) | 10mA | |
| 静态电流(Iq) | 180uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | 65Ω | |
| 能量效率 | 98% | |
| 开关频率 | 5kHz | |
| PFM模式 | - | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 低纹波/低噪声架构；倍压/反相拓扑切换 |
商品概述
ICL7660CSA是一款采用CMOS工艺制造的单片DC/DC电压转换集成电路，能够实现电压反转、倍压、分压及多倍电压输出。该器件可在1.5V~5V范围内稳定工作，且在整个温度范围内无需外接二极管。每0.5V压降可提供10mA的电流输出。利用BOOST输入端可将内部振荡器频率提升至音频范围以上，从而减小输出纹波并降低对外部电容容量的要求。该芯片集低静态电流和高转换效率于一体，内部集成了振荡器控制电路和四个功率MOSFET转换开关。其典型应用包括负电压生成、倍压生成以及输入电压的1/2分压。
商品特性
- 微型封装形式
- 工作电压范围：1.5V~5V
- 98%的典型电源转换效率
- 支持电压反转、倍压、分压及多倍电压输出
- 提供BOOST管脚用于提高振荡频率
- 空载电流：在5V电源下最大为180μA
- 在高电压工作时无需外接二极管
应用领域
- 个人通信设备
- LCD显示模块电源
- 运算放大器正负对称电源
- EIA/TIA-232E和EIA/TIA-562接口电源
- A/D转换器电源
