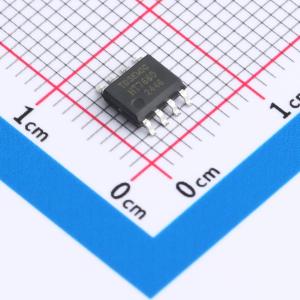

HT7660-TD
DC/DC电压转换集成电路
- 描述
- HT7660是采用CMOS工艺制造的单片DC/DC电压转换集成电路。具有反转、倍压、分压及多倍电压输出。可在1.5V~10V范围内稳定工作，且在整个温度范围内无需外加任何二极管。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- HT7660-TD
- 商品编号
- C42421895
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1351克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 反相 | |
| 工作电压 | 1.5V~5V | |
| 输出电压(Vout) | - | |
| 输出电流(Iout) | - | |
| 静态电流(Iq) | 180uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | - | |
| 能量效率 | 98% | |
| 开关频率 | 5kHz | |
| PFM模式 | 不支持 | |
| 工作温度 | -40℃~+65℃ | |
| 功能特性 | 低纹波/低噪声架构；倍压/反相拓扑切换 |
商品概述
HT7660是一款采用CMOS工艺制造的单片DC/DC电压转换集成电路。它能够实现电压反转、倍压、分压及多倍电压输出。该器件可在1.5V ~ 5V的电压范围内稳定工作，并且在整个温度范围内无需外接任何二极管。每0.5V的压降可提供10mA的电流输出。通过利用BOOST输入端，可以将振荡器频率提升至音频频段以上，从而减小输出纹波，这降低了对所需外部电容容量的要求。HT7660集成了低静态电流和高转换效率的特性，芯片内部集成了振荡器控制电路和四个功率MOSFET转换开关。其应用方式包括负压发生、倍压发生以及输入电压的1/2分压。
商品特性
- 微型封装形式
- 工作电压范围：1.5V ~ 5V
- 98%的典型电源转换效率
- 支持电压反转、倍压、分压及多倍电压输出
- 提供BOOST引脚用于提高振荡频率
- 空载电流：在5V电压下最大为180 μA
- 在高电压工作时，无需外接二极管
应用领域
- 个人通信设备
- LCD显示模块电源
- 运算放大器正负对称电源发生
- 手持式仪表
- 面板表
