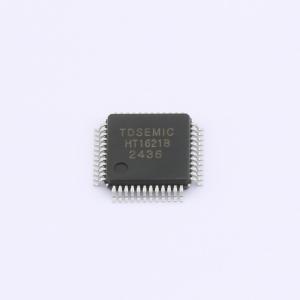

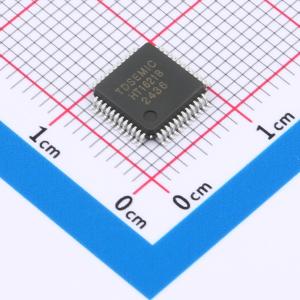

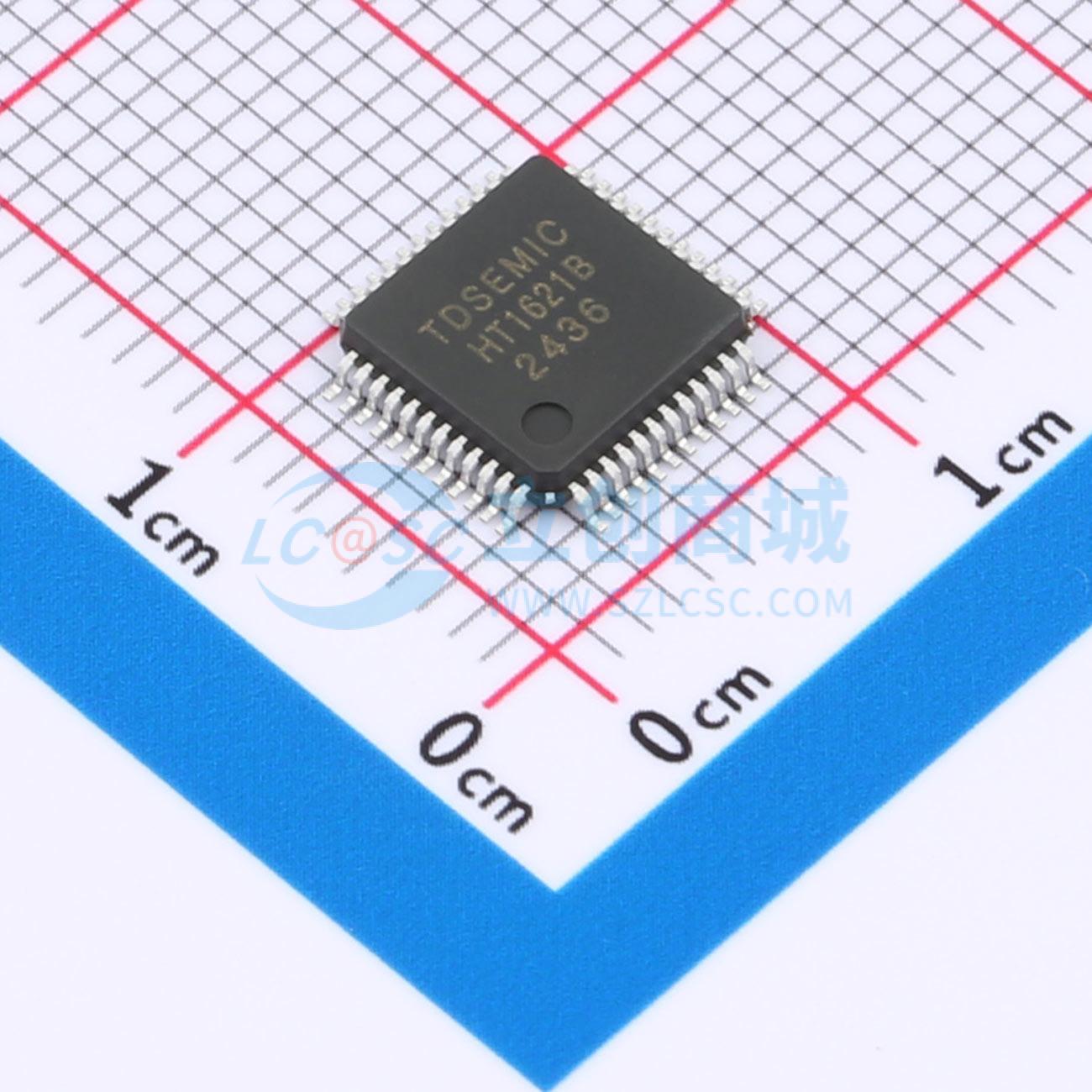

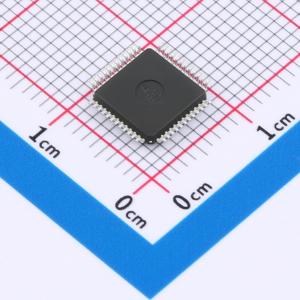

HT1621B-LQFP48-TD
LCD控制驱动电路
- 描述
- SPI接口 1621B是用来对MCU的I/O口进行扩展的外围设备。显示矩阵为32x4，是一个128点阵式存储器映射多功能LCD驱动电路。1621B的软件特性使它很适合应用于LCD显示，包括LCD模块和显示子系统。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- HT1621B-LQFP48-TD
- 商品编号
- C42421883
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | - | |
| 工作电压 | 2.4V~5.2V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | - | |
| 工作电流 | 60uA |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | - | |
| 工作温度 | -25℃~+75℃ | |
| 显示配置(位) | 32x4 bit | |
| 频率 | 256kHz | |
| 静态电流 | 0.1uA | |
| 耗散功率(Pd) | - |
商品概述
1621B是用来对MCU的I/O口进行扩展的外围设备。显示矩阵为32×4，是一个128点阵式存储器映射多功能LCD驱动电路。1621B的软件特性使它很适合应用于LCD显示，包括LCD模块和显示子系统。在主控制器和1621B之间的接口应用只需要3或4个端口。Powerdown命令可以减少电源损耗
商品特性
- 工作电压：2.4V~5.2V
- 256kHz内建RC振荡电路
- 外接32.768kHz晶振或256kHz时钟输入
- 1/2或1/3的偏置，1/2、1/3或1/4的占空比
- 内部Timebase频率源
- 两种蜂鸣器频率可供选择（2kHz/4kHz)
- Powerdown命令减少电源损耗
- 内部Time base和WDT看门狗电路
- Timebase/WDT的溢出输出有8种Timebase/WDT时钟源32×4的LCD驱动
- 32×4位的显示RAM
- 3端串行接口
- 内部LCD驱动频率
- 软件设置
- 数据模式和命令模式指令
- R/W地址自动累加
- 三种数据访问模式
- 用VLCD端子来调节LCD电压，VLCD电压必须小于或等于VDD电压
