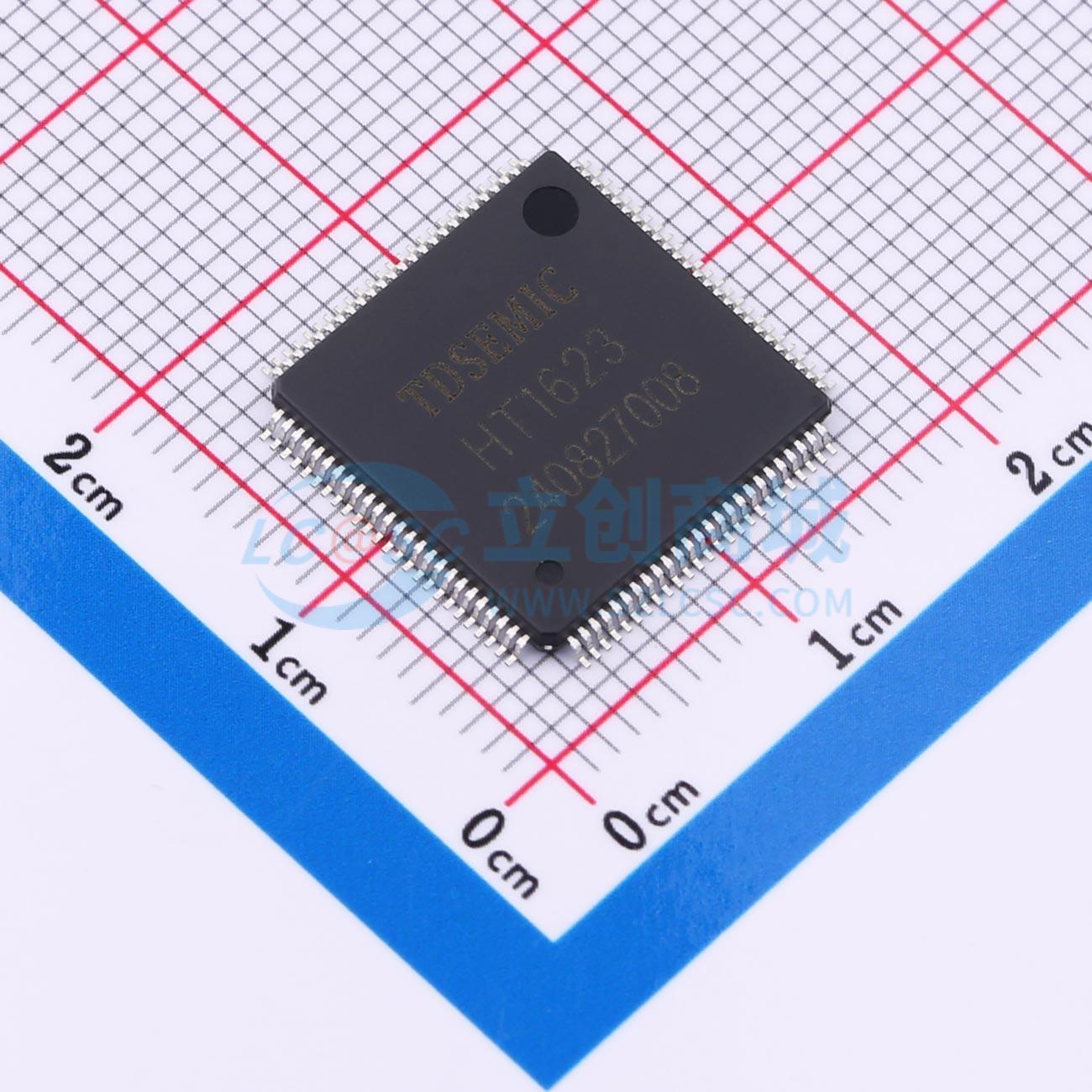

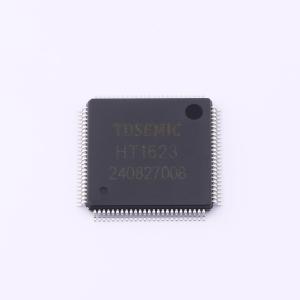

HT1623-LQFP100-TD

描述: RAM 映射 48×8 LCD 驱动控制 I/O，SPI接口此商品的规格书并没有例出QFP-100的封装，QFP-100的封装尺寸请看商品简介
品牌名称: TDSEMIC(拓电半导体)
商品型号: HT1623-LQFP100-TD
商品编号: C42421891
商品封装: LQFP-100(14x14)
包装方式: 托盘
商品毛重: 0.65克(g)

商品参数

商品概述

HT1623是一款外设芯片，专门用于搭配I/O型单片机可扩展显示功能。该芯片最大显示模式为384点 (48x8) 。该芯片支持串行接口、蜂鸣器发声、看门狗定时器/时基定时器功能。 HT1623是一个内存映射多功能LCD控制器。该芯片的软件配置特性使其适用于多种LCD应用，包括LCD模块和显示子系统。HT1623连接至主控制器只需3条线。

商品特性

RAM映射48x8 LCD控制器（搭配I/O型单片机）
工作电压2.7V to 5.2V
内建振荡器
外部晶体振荡器或频率源输入
1/4 bias, 1/8 duty，48Hz帧频率
最大48x8显示模式8COMx48SEG
内建电阻型发生器
线串行接口
种时基选项
时基或溢出输出
内部显示读写地址自动递增
种蜂鸣器频率可选
省电命令可用于减少功耗
软件配置特性
数据模式和命令模式指令
种数据访问模式
引脚调节工作电压
100-pin LQFP封装
100-pin QFP封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(90个/托盘，最小起订量 1 个)

个

起订量：1 个90个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LCD驱动
	工作电压	2.7V~5.2V
	接口类型	3线串行接口
	占空比	1/8
	工作电流	132uA

	属性	参数值
	偏压	1/4
	工作温度	-25℃~+75℃
	显示配置(位)	48x8 bit
	频率	32kHz
	静态电流	1uA
