温馨提醒：图片仅供参考，商品以实物为准

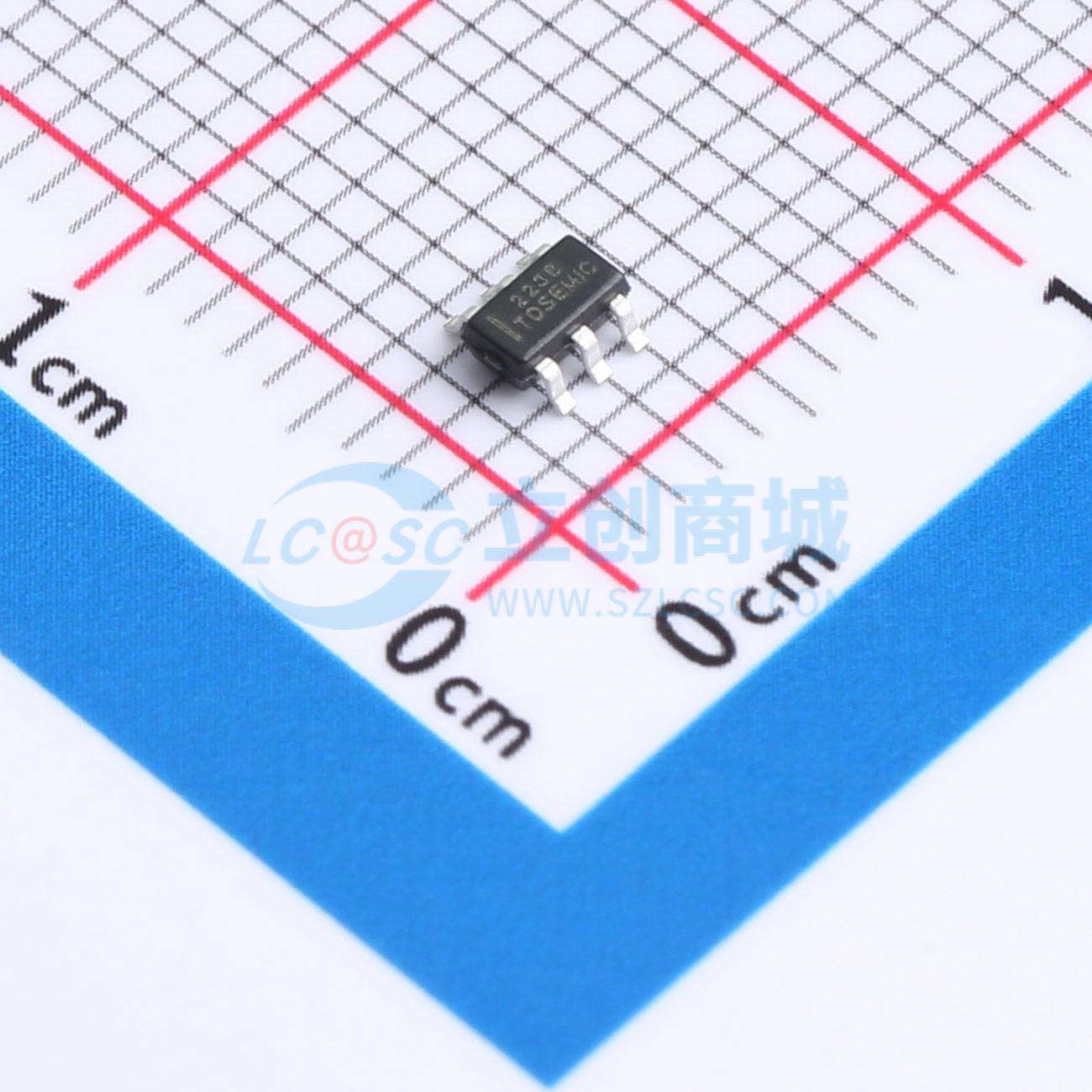

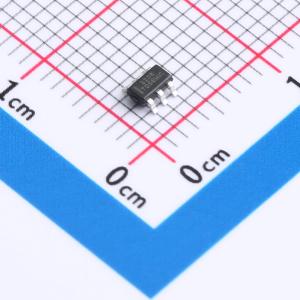

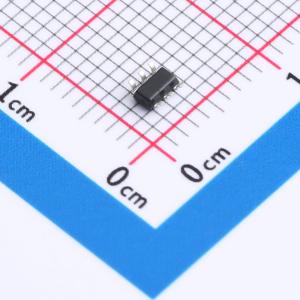

223B-TD

单键电容式触摸按键IC

描述: 内置LDO 抗干扰单键触摸芯片
品牌名称: TDSEMIC(拓电半导体)
商品型号: 223B-TD
商品编号: C42421877
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.038533克(g)

商品参数

商品概述

223B-TD是一款单键电容式触摸按键专用检测传感器集成电路。该器件采用新一代电荷检测技术，通过检测操作者手指与触摸按键焊盘之间产生的电荷电平来判定手指的接近或触摸状态。其设计不含任何机械部件，因此不存在磨损问题。感应部分可置于任何绝缘层（如玻璃或塑料）后方，便于实现与周围环境密封的键盘设计。面板图案可自由设计，按键尺寸、形状可灵活选择，并能与字符、商标、透视窗等元素任意搭配，外观美观时尚，且具备不褪色、不变形、经久耐用的特点。该技术从根本上改变了传统金属面板及机械面板无法实现的效果，在保证高可靠性的同时，实现了美观设计的自由度，可直接替代现有普通面板（如金属键盘、薄膜键盘、导电胶键盘），且无需对现有程序进行任何修改。该器件具有外围元件少、成本低、功耗低等优势。

商品特性

输入电压范围宽：2.0V~5.5V
工作电流极低：3.5uA
灵敏度可通过外部电容值调整
支持同步输出模式及电平切换模式输出
具备带自校准功能的独立触摸按键控制
内置稳压电路LDO，工作更稳定可靠
采用SOT23-6封装

应用领域

触摸DVD
触摸遥控器
触摸MP3/MP4
触摸密码锁
触摸电饭煲
触摸微波炉
触摸电热水器
触摸电风扇
触摸冰箱
触摸吸尘器
触摸空气清新器
触摸抽油烟机
触摸音箱
触摸调光灯
触摸电气开关
触摸打印机
触摸传真机
触摸LCD电视
触摸LCD显示器
触摸电话机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	触摸芯片
	通道数	1
	功能特性	电容式触摸；自动灵敏度校准
	是否自锁	是

	属性	参数值
	工作电压	2V~5.5V
	工作电流	3.5uA
	工作温度	-20℃~+70℃
	响应时间(tr)	60ms
