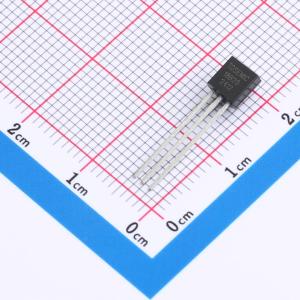

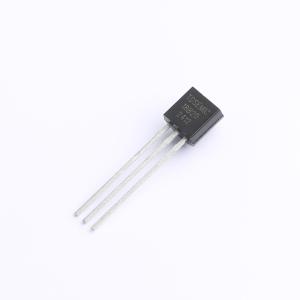

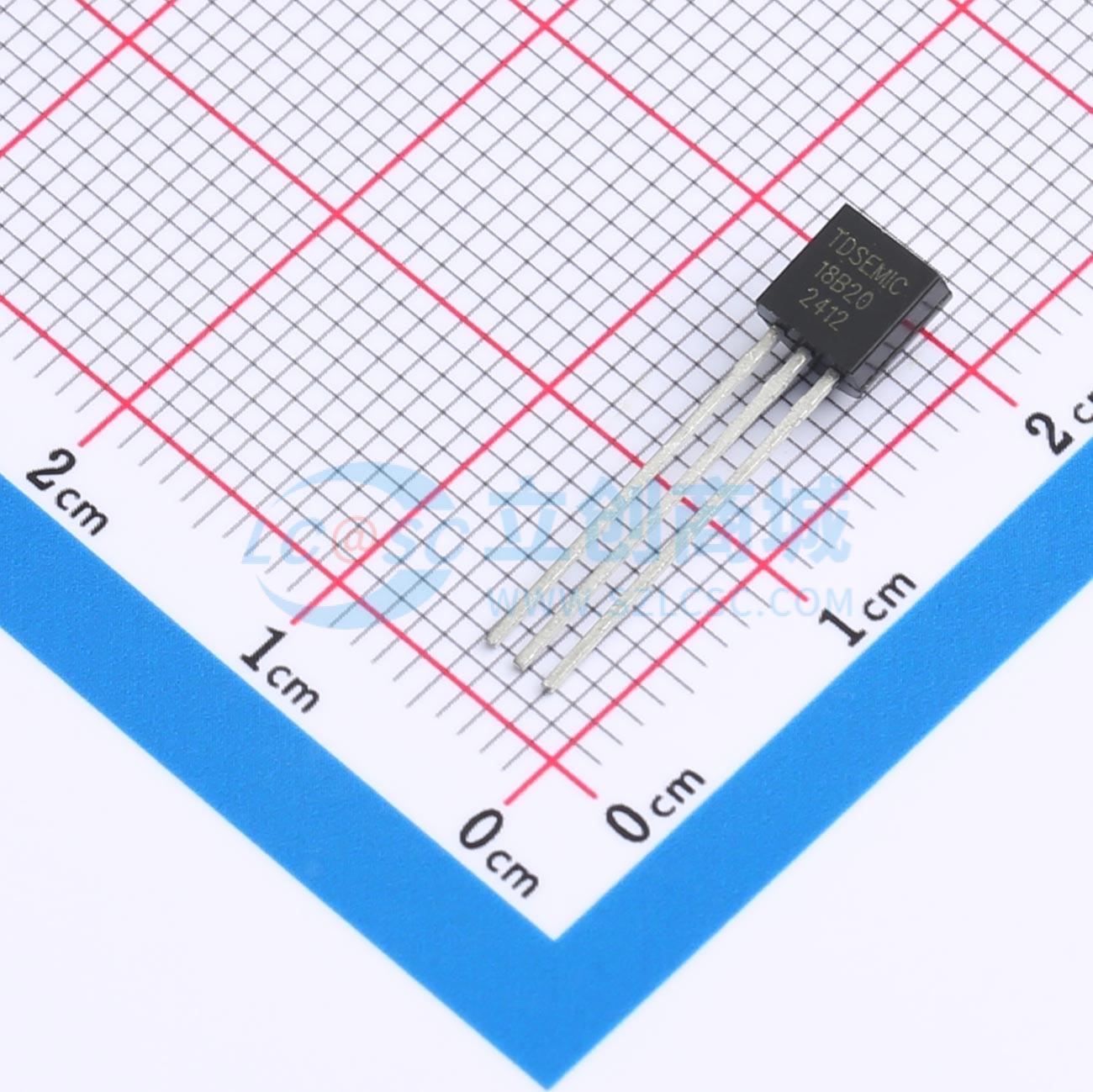

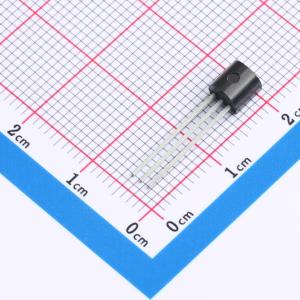

DS18B20-TD

单总线数字温度传感器

描述: DS18B20-TD是一款可提供9~12位温度测量分辨率、用户可配置高低温报警门限的数字温度传感器。通过单总线接口与微控制器进行通讯。DS18B20-TD可以通过外部供电和寄生供电两种模式工作。
品牌名称: TDSEMIC(拓电半导体)
商品型号: DS18B20-TD
商品编号: C42421873
商品封装: TO-92
包装方式: 袋装
商品毛重: 0.0119克(g)

商品参数

商品概述

DS18B20-TD是一款可提供9~12位温度测量分辨率、用户可配置高低温报警门限的数字温度传感器。通过单总线接口与微控制器进行通讯。DS18B20-TD可以通过外部供电和寄生供电两种模式工作。可同时使用一个微控制器控制多个来实现大空间区域的温度检测。由于工作电压范围宽、功耗低及单总线接口等特点，DS18B20-TD非常适合用于各类温度控制系统中。

商品特性

工作电压范围：2.7V~5.5V
测温范围：-55°C - 125°C
-10°C~ -85°C 测温精度 ±0.5°C
-55°C~125°C 测温精度 ±2°C
测温分辨率：9~12位ADC可选择，最高分辨率0.0625°C
接口形式：单总线
待机电流：< 1μA
每个器件具有唯一的64位序列号
简单的多点分布式测温应用
无需外部元件
可通过数据总线供电
选择12位分辨率时温度转换耗时小于750ms
具有用户自定义的非易失性温度报警设置
具有TO-92和MSOP8两种封装形式
兼容MAXIM的DS18B20

应用领域

恒温控制系统
工业系统
消费类产品
测温仪系统
其它感温系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	温度传感器
	温度范围	-55℃~+125℃
	精度	±0.5℃
	工作电压	2.7V~5.5V

	属性	参数值
	待机电流	1uA
	接口类型	单总线
	温度转换时间	750ms
	温度分辨率	12bit
