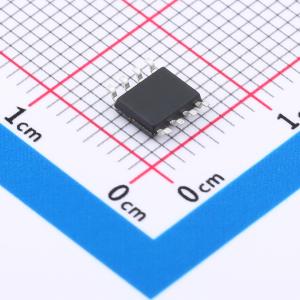

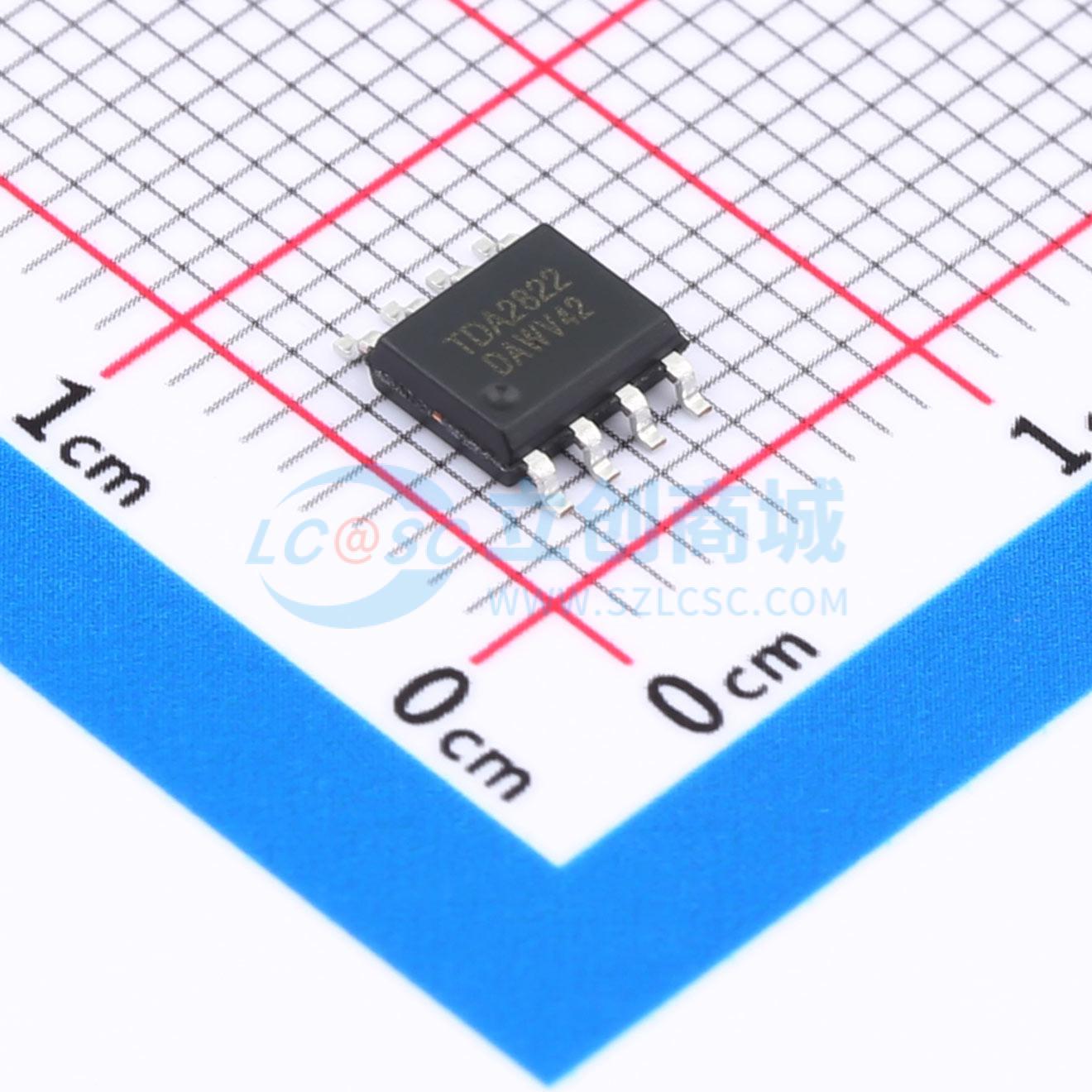

温馨提醒：图片仅供参考，商品以实物为准
TDA2822-TD
AB类双通道音频功率放大器
- 描述
- TDA2822-TD是一款AB类双通道音频功率放大器，可应用于便携式录音机、收音机和CD播放器等。TDA2822-TD采用SOP8或DIP8封装
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TDA2822-TD
- 商品编号
- C42421865
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18856克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 1.0Wx2@8Ω；2.0Wx1@16Ω | |
| 总谐波失真+噪声(THD+N) | - | |
| 静态电流(Iq) | 6mA | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 30dB | |
| 效率 | - | |
| 输入通道数 | - | |
| 功能特性 | 内置音频处理 | |
| 工作电压 | 1.8V~12V | |
| 工作温度 | -20℃~+85℃ |
商品概述
TDA2822-TD是一款AB类双通道音频功率放大器，适用于便携式录音机、收音机和CD播放器等设备。该器件采用SOP8或DIP8封装。
商品特性
- 电源工作电压：Vcc = 1.8V ~ 12V
- 输出功率：在Vcc = 9V，RL = 8Ω，f = 1kHz，THD = 10%，立体声模式下，每通道输出功率为1.0W；在Vcc = 9V，RL = 16Ω，f = 1kHz，THD = 10%，BTL模式下，输出功率为2.0W
- 静态电流小
- 交越失真小
- 软限幅
应用领域
- 移动电子设备
- 工业自动化
- 音频应用
