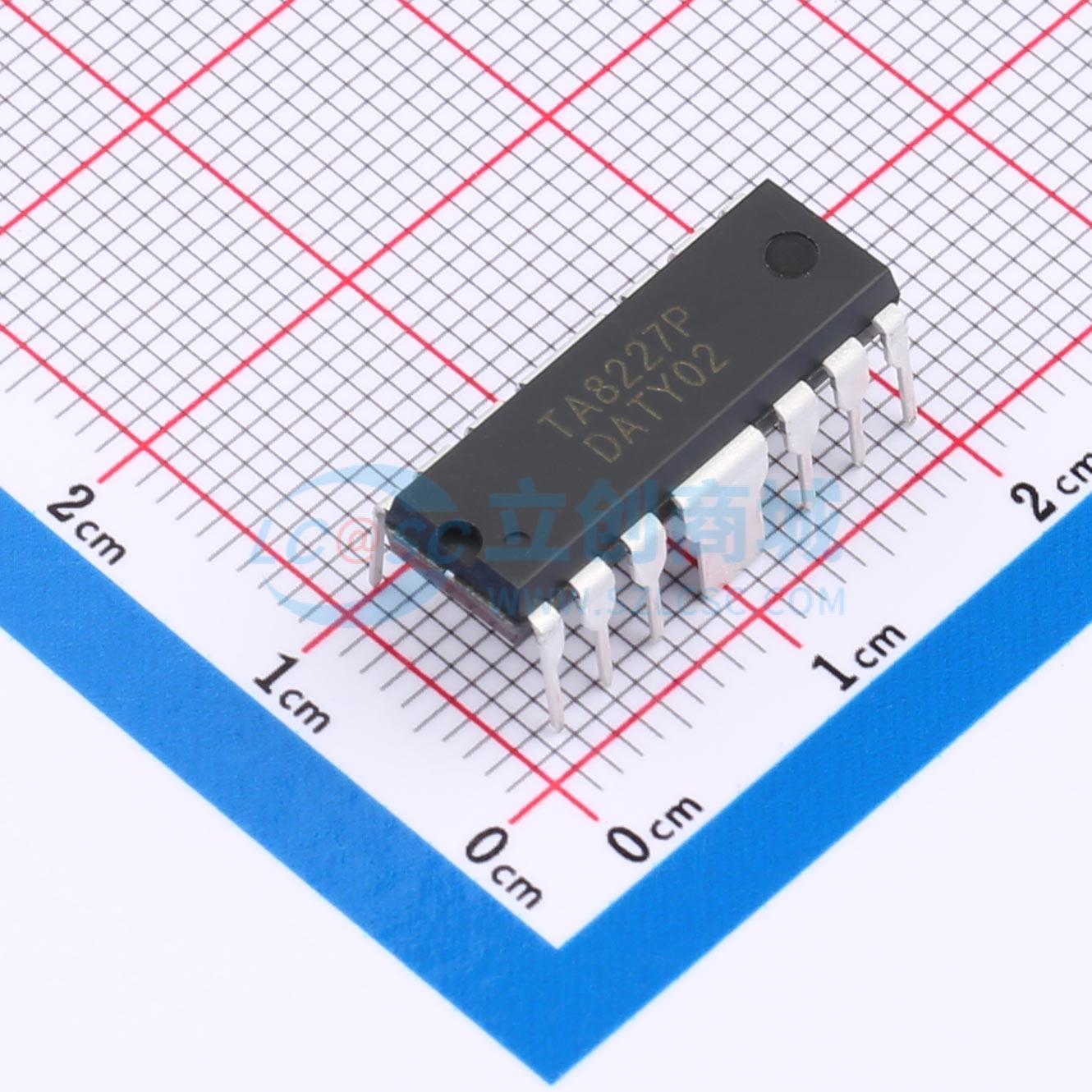

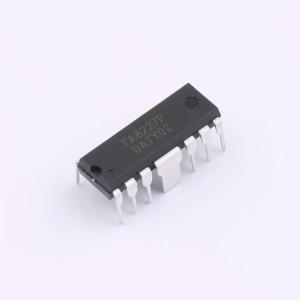

温馨提醒：图片仅供参考，商品以实物为准
TA8227P-TD
双通道音频功率放大器
- 描述
- TA8227是双路音频功率放大集成电路，内置温度过热保护电路、功率调整开关。适用于便携式收录机作音频功率放大。该电路采用HDIP12封装形式。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TA8227P-TD
- 商品编号
- C42422097
- 商品封装
- HDIP-12
- 包装方式
- 管装
- 商品毛重
- 1.9135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 2.5Wx2@4Ω；3.0Wx2@3Ω | |
| 工作电压 | 5V~12V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 静态电流(Iq) | 21mA | |
| 工作温度 | -25℃~+75℃ | |
| 电源纹波抑制比(PSRR) | -52dB |
商品概述
TA8227是双路音频功率放大集成电路，内置温度过热保护电路、功率调整开关。适用于便携式收录机作音频功率放大。 该电路采用HDIP12封装形式。
商品特性
- 输出功率大：Pour = 2.5W/CH(典型)(Vcc = 9V, RL = 4Ω, f = 1kHz, THD = 10%)
- 输出功率大：POUT = 3.0W/CH(典型)(Vcc = 9V, RL = 3Ω, f = 1kHz, THD = 10%)
- 电压增益：Gv = 45dB（典型）（Rf = 120Ω, f = 1kHz）
- 电压增益：Gv = 56.5dB（典型）（Rf = 0Ω, f = 1kHz）
- 静态电流小：ICCQ = 21mA (典型)(Vcc = 9V, VIN = 0)
- 纹波抑制比：R.R = -52dB (典型)(Vcc = 9V, fripple = 100Hz, Rg = 600Ω)
- 通道隔离度：C.T. = -50dB（典型）(ΔVcc = 9V, f = 1kHz, Rg = 600Ω)
- 输出噪声电压：Vno = 0.3mVrms (典型)(Vcc = 9V, Rg = 10kΩ, BW = 20Hz - 20kHz)
- 软嵌位
- 内置热保护电路
- 最佳电源电压9V
- 工作电源电压范围：Vcc = 5 ~ 12V (Ta = 25°C)
- 调谐开关
- 低噪声
