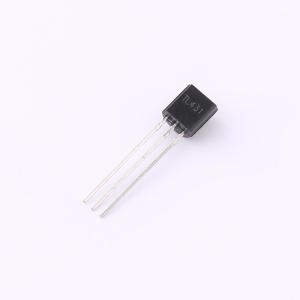

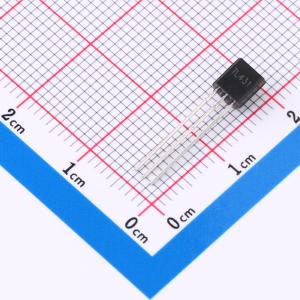

温馨提醒：图片仅供参考，商品以实物为准
TL431(TO92)-TD
2.5V~36V 并联
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL431是三端可调的，全温度范围稳定的并联调整器。具有快速启动、低温漂和低输出阻抗的特性，在开关电源、充电和其他可调调整器应用中是齐纳二极管的理想替代器件。输出电压范围为Vref (2.5V)到最大阴极电压(36V)。有0.5%和1%两种精度（25°C）。封装为T0-92和S0T-23。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TL431(TO92)-TD
- 商品编号
- C42422103
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 0.1746克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.5V~36V | |
| 输出电压 | 2.5V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±0.5% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 240uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -25℃~+125℃ | |
| 功能特性 | - |
商品概述
TL431是一款三端可调并联稳压器，在整个工作范围内具有保证的热稳定性。它具有快速导通特性、低温度系数和低输出阻抗，使其成为开关电源、充电器和其他可调稳压器等应用中齐纳二极管的理想替代品。TL431的输出电压可设置为Vref（2.5V）至相应最大阴极电压（36V）之间的任何值。该器件提供两种初始电压精度等级：在25°C下为0.5%和1%。该集成电路提供两种封装：T0-92和SOT-23。
商品特性
- 可编程精确输出电压：2.5V至36V
- 容性负载下高度稳定
- 低最小阴极工作电流：240μA（典型值）
- 低温漂：5mV（典型值）
- 电流能力：240μA至100mA
- 宽工作温度范围：-25°C ~ 125°C
应用领域
- 充电器
- 电压适配器
- 开关电源
- 图形卡
- 精确电压基准
