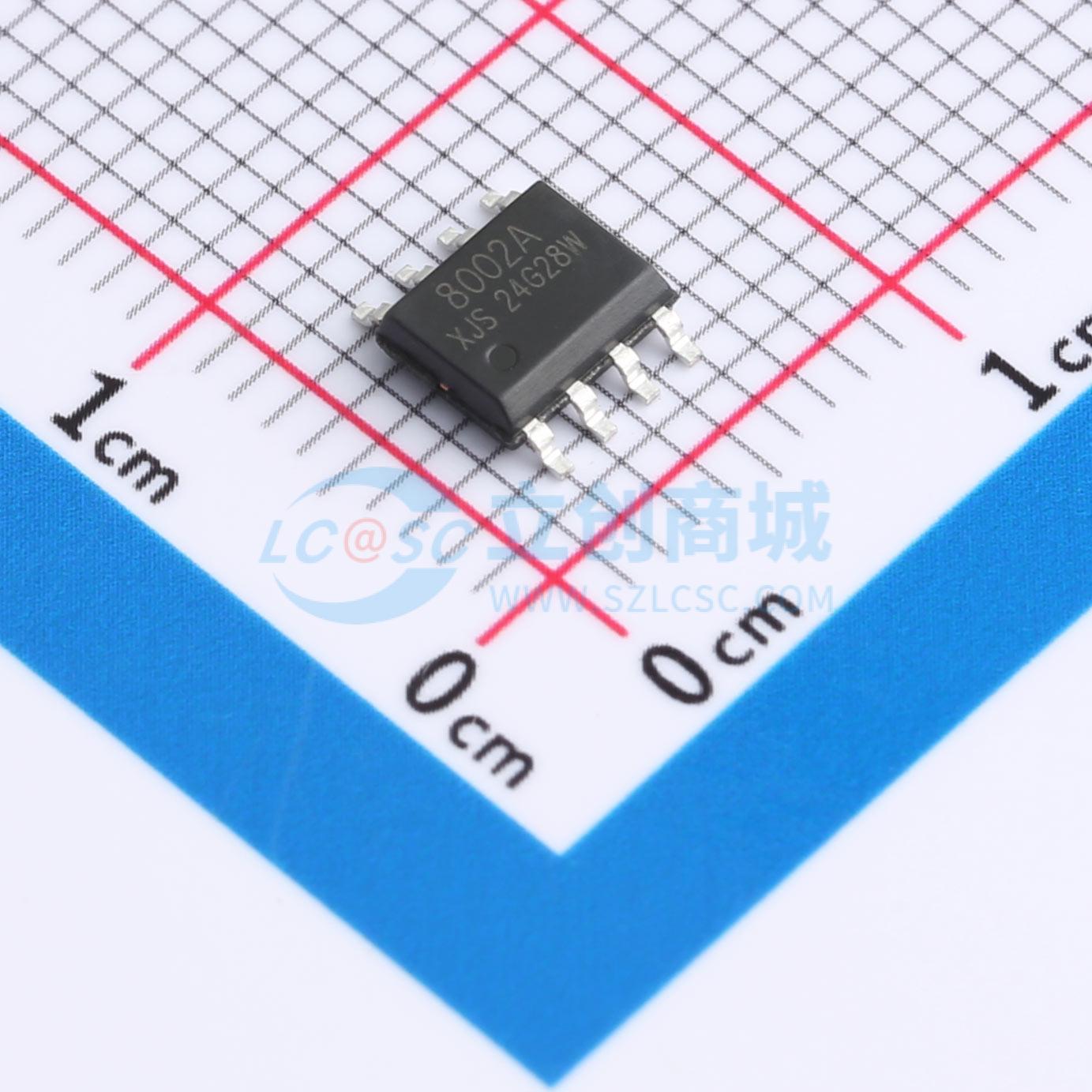

温馨提醒：图片仅供参考，商品以实物为准
8002A-TD
高耐压、无干扰式AB类音频放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8002A-TD是一款高耐压4.1W、单声道AB类音频功率放大器，工作电压2.5V-6V，以BTL桥连接的方式，在6V电源电压下，可以给4Ω负载提供THD小于10%、平均为4.1W的输出功率。在关闭模式下，电流典型值小于1uA。8002A-TD是为提供大功率、高保真音频输出而专门设计的，它仅仅需要少量的外围元器件，并且能工作在宽电压条件下（2.5-6V）。8002A-TD不需要耦合电容，自举电容或者缓冲网络，所以非常适用于小音量的低功耗的系统。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- 8002A-TD
- 商品编号
- C42421786
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 3.9W×1@4Ω；1.0W×1@8Ω；2.0W×1@4Ω；1.4W×1@4Ω；1.9W×1@4Ω；3.9W×1@3Ω；1.5W×1@8Ω；2.9W×1@4Ω；3.0W×1@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.1% | |
| 静态电流(Iq) | 2mA | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 80dB | |
| 效率 | - | |
| 输入通道数 | 1对差分输入 | |
| 功能特性 | ESD保护；使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 3V~6V | |
| 工作温度 | - |
商品概述
8002A-TD是一款高耐压4.1W的单声道AB类音频功率放大器，工作电压范围为2.5V至6V。该器件采用BTL桥接方式，在6V电源电压下，能够向4Ω负载提供总谐波失真小于10%、平均值为4.1W的输出功率。在关断模式下，其典型静态电流小于1uA。该放大器专为实现大功率、高保真音频输出而设计，仅需极少的外围元件，并能在宽电压条件下工作。它无需输出耦合电容、自举电容或缓冲网络，因此非常适用于小体积、低功耗的系统。
商品特性
- 输入电压范围：2.5V至6V
- 所需外围元件极少
- 无需输出耦合电容、自举电容及缓冲网络
- 优异的开机爆破声抑制电路
- 超低底噪与超低失真
- 在总谐波失真加噪声为10%、电源电压为5V、负载为4Ω的条件下，可提供高达3W的输出功率
- 在总谐波失真加噪声为10%、电源电压为6V、负载为4Ω的条件下，可提供高达4.1W的输出功率
- 具备短路保护功能
- 关断电流小于1uA
应用领域
- 蓝牙音箱
- 智能音箱
- 便携式游戏机
- 儿童玩具
- 拉杆音箱
- 扩音器
- MP3播放器
- 各类音频产品
