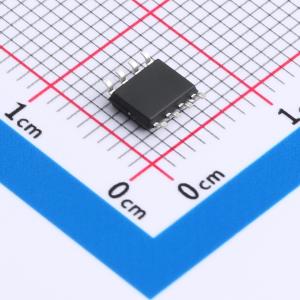

温馨提醒：图片仅供参考，商品以实物为准
8002B-TD
3W单声道带关断模式音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8002D是一款AB类，单声道带关断模式，桥式音频功率放大器。在输入1KHz,5V工作电压时，最大驱动功率为：3W,(4Ω负载，THD < 10%)，2W,(4Ω负载，THD < 1%)；音频范围内总谐波失真噪音小于 1% (20Hz-20KHz)；8002D应用电路简单，只需要极少数外围器件，就能提供高品质的输出功率。8002D输出不需要外接耦合电容或上举电容、缓冲网络、反馈电阻。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- 8002B-TD
- 商品编号
- C42421787
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.155825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 4.1Wx1@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.1% | |
| 静态电流(Iq) | 2mA | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 80dB | |
| 效率 | - | |
| 输入通道数 | 1对差分输入 | |
| 功能特性 | 使能/关断功能 | |
| 工作电压 | 2.5V~6V | |
| 工作温度 | - |
商品概述
8002B是一款高耐压4.1W、单声道AB类音频功率放大器，工作电压范围为2.5V至6V，采用BTL桥接方式，在6V电源电压下，可为4Ω负载提供总谐波失真小于10%、平均为4.1W的输出功率。在关断模式下，典型电流小于1μA。该器件专为提供大功率、高保真音频输出而设计，仅需少量外围元件，并能在宽电压条件（2.5V至6V）下工作。8002B无需耦合电容、自举电容或缓冲网络，因此非常适用于小体积、低功耗的系统。
商品特性
- 输入电压范围2.5V至6V
- 极少的外围元件
- 无需耦合电容、自举电容以及缓冲网络
- 优异的爆破声抑制电路
- 超低底噪、超低失真
- 在10% THD+N条件下，VBAT=5V，4Ω负载下提供高达3W的输出功率
- 在10% THD+N条件下，VBAT=6V，4Ω负载下提供高达4.1W的输出功率
- 短路保护
- 关断电流 < 1μA
应用领域
- 蓝牙音箱
- 智能音箱
- 便携游戏机
- 儿童玩具
- 拉杆音箱
