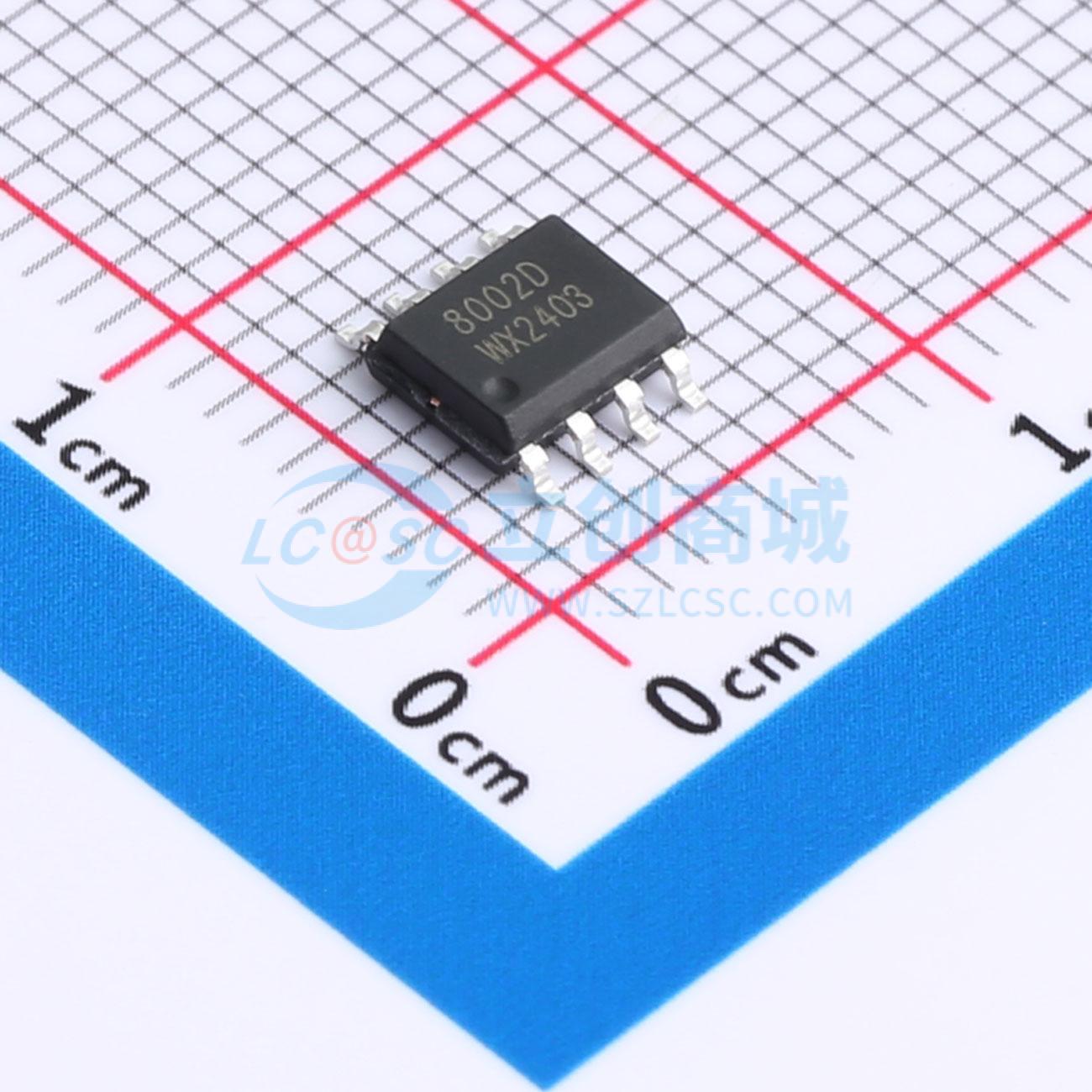

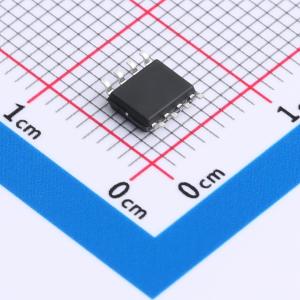

8002D-TD

3W单声道带关断模式音频功率放大器

描述: 8002D是一款AB类，单声道带关断模式，桥式音频功率放大器。在输入1KHz,5V工作电压时，最大驱动功率为：3W(4Ω负载，THD <10%)，2W(4Ω负载，THD <1%)；音频范围内总谐波失真噪音小于1% (20Hz-20KHz)。8002D应用电路简单，只需要极少数外围器件，就能提供高品质的输出功率。
品牌名称: TDSEMIC(拓电半导体)
商品型号: 8002D-TD
商品编号: C42421788
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.155975克(g)

商品参数

商品概述

8002D是一款AB类，单声道带关断模式，桥式音频功率放大器。在输入1KHz,5V工作电压时，最大驱动功率为：3W(4Ω负载，THD <10%)，2W(4Ω负载，THD <1%)；音频范围内总谐波失真噪音小于1% (20Hz - 20KHz)。8002D应用电路简单，只需要极少数外围器件，就能提供高品质的输出功率。8002D输出不需要外接耦合电容或上举电容、缓冲网络、反馈电阻。8002D采样SOP封装，特别适用于低功耗、小体积的便携式系统。8002D可以通过控制进入休眠模式，从而减少功耗，内部有过热自动关断保护机制。8002D工作稳定，并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。

商品特性

输出功率高（4Ω,1KHz频率），THD+N <10%，(3W)；THD+N <1%，(2W)
掉电模式漏电流小：18μA（典型）
采样SOP8封装
外部增益可调
宽工作电压范围2.2V - 5.5V
不需驱动输出耦合电容、自举电容和缓冲网络
单位增益稳定

应用领域

个人电脑
便携式消费类电子产品
无源扬声器
玩具及游戏机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	单声道

	属性	参数值
	输出功率	3Wx1@4Ω；2Wx1@4Ω
	工作电压	2.2V~5.5V
	总谐波失真+噪声(THD+N)	1%
