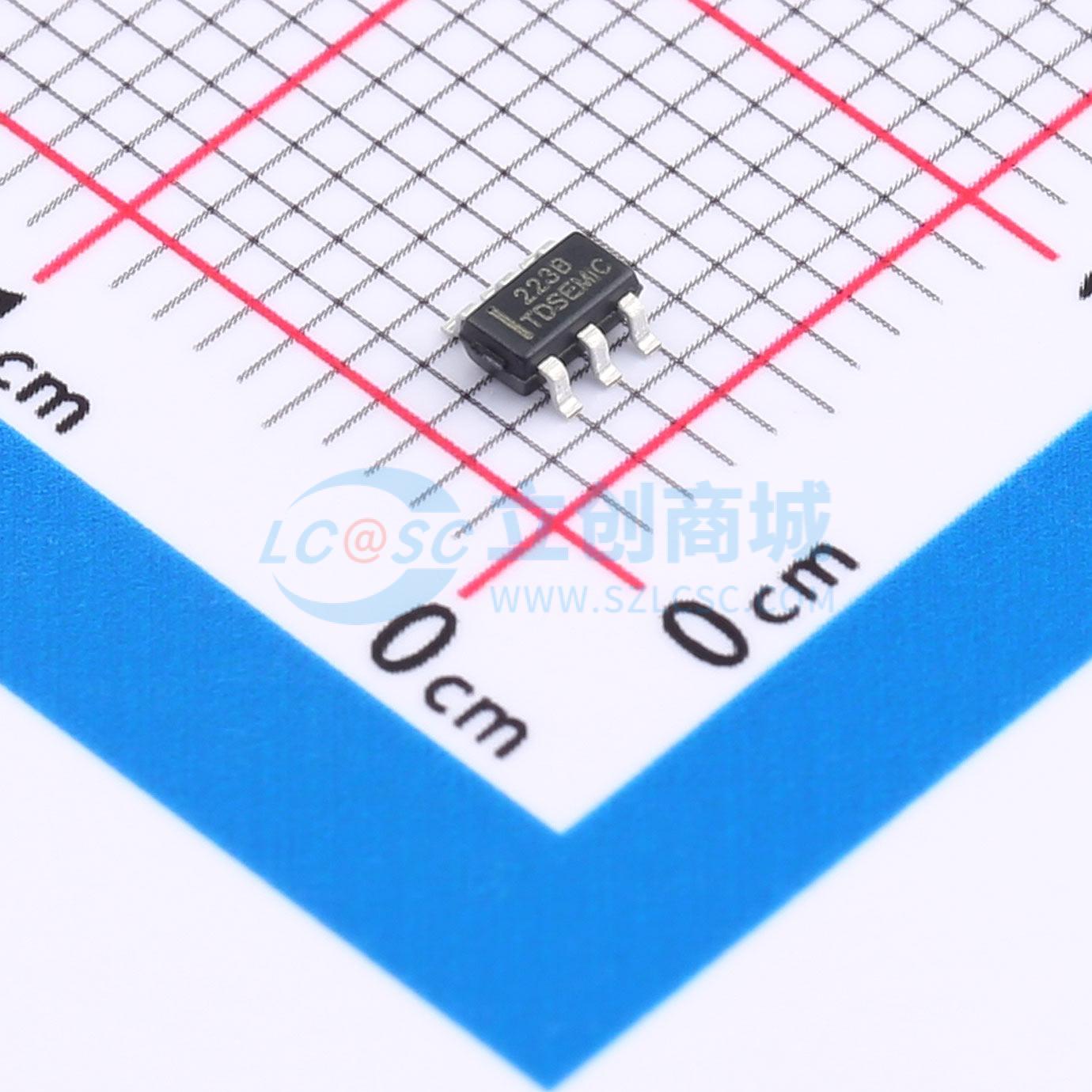

ASC8233D-TD
单通道触摸感应IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 内置LDO 抗干扰 单键触摸芯片
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- ASC8233D-TD
- 商品编号
- C42421820
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.0388克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触摸芯片 | |
| 通道数 | 1 | |
| 功能特性 | 电容式触摸；防水抗干扰触摸；自动灵敏度校准 | |
| 是否自锁 | 是 | |
| 工作电压 | 2.4V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 3.8uA | |
| 工作温度 | -20℃~+85℃ | |
| 待机电流 | 1.8uA | |
| 静电保护电压 | 4kV | |
| 响应时间(tr) | 40ms |
商品概述
ASC8233D-TD是一款内置稳压模块的单通道电容式触摸感应控制开关芯片，可替代传统机械式开关。该芯片能够在玻璃、亚克力、塑料、陶瓷等介质隔离保护下实现触摸功能，安全性高。其内置高精度稳压、上电复位、硬件去抖、环境自适应算法等多种有效措施，显著提升了抗干扰性能。该芯片可通过外部引脚配置多种工作模式，并采用环保的DFN2x2-6L和SOT23-6L封装。
商品特性
- 工作电压：2.4V ~ 5.5V
- 静态电流1.7μA @3V
- 内置高精度稳压模块，支持上电0.4S快速初始化（初始化期间禁止触摸检测点，所有功能被禁用）
- 可通过外部电容（1 ~ 50pF）调整灵敏度
- 具备环境自适应功能，可快速响应触摸上电等类似应用场景
- 芯片内置去抖动电路，有效防止因外部噪声干扰导致的误动作
- 支持通过外部引脚配置快速/低功耗模式、输出高低电平模式、直接/锁存输出模式
- 具备自动校准功能
- 提供CMOS输出及开漏低有效输出两种输出形式
- 上电后8秒内约每秒刷新一次参考值；若8秒内有触摸或8秒后无触摸，则重新校准周期为4秒
应用领域
- 各种消费类产品
- 取代按钮按键
- TWS耳机
