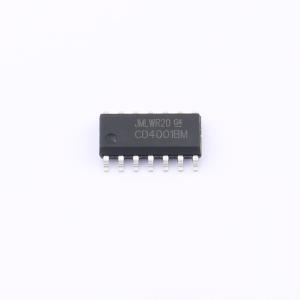

CD4001BM-TD
CD4001BM-TD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4001B是一款四路2输入或非门电路。输出完全缓冲，可实现输出阻抗的最高抗噪声和模式不敏感性。 VDD的推荐工作范围为3V到15V，以VSS（通常接地）为参考，没有使用的输入必须接VDD、VSS或另一个输入。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- CD4001BM-TD
- 商品编号
- C42421836
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1842克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.5V；7V；11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 4.95V；9.95V；14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | CD4 | |
| 传播延迟(tpd) | 40ns@15V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
商品概述
CD4001B 是一款四路2 输入或非门电路。输出完全缓冲，可实现输出阻抗的最高抗噪声和模式不敏感性。 VDD 的推荐工作范围为3V 到15V，以VSS（通常接地）为参考，没有使用的输入必须接VDD、VSS 或另一个输入。这个芯片适合使用于工业领域。
商品特性
- 全静电操作
- 5V、10V、15V 参数等级标准和对称输出特性
- 输出和输出具有相对的静音影响保护
- 封装形式：DIP-14/SOP-14/TSSOP-14/QFN-16
应用领域
- 工业领域
