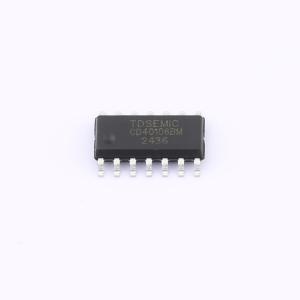

CD40106BM-TD
六路反相施密特触发器
- 描述
- CD40106B提供六个反相缓冲器。每个输入都具有施密特触发器电路，反向缓冲器针对正向信号和负向信号在不同点进行切换。正电压VP与负电压VN之差被定义位输入迟滞电压VH，推荐的工作电压范围是3V至15V，以VSS为参考。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- CD40106BM-TD
- 商品编号
- C42421837
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2554克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 6 | |
| 输入数 | - | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 低电平范围(VOL) | 50mV | |
| 传播延迟(tpd) | 90ns@5V,50pF | |
| 系列 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
CD40106BM-TD提供六个反相缓冲器。每个输入都具有施密特触发器电路，反向缓冲器针对正向信号和负向信号在不同点进行切换。电压 VP 与负电压 VN 之差被定义为输入迟滞电压 VH0。 推荐的工作电压范围是3V至15V，以VSS为参考。未使用的输入引脚必须连接到VDD、VSS或另一个输入。
商品特性
- 施密特触发器输入鉴别
- 完全静态操作5V、10V、15V参数额定值
- 标准化对称输出特性
- 封装形式：DIP-14/SOP-14/TSSOP-14
