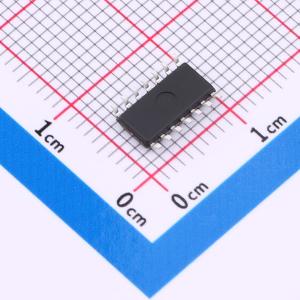

温馨提醒：图片仅供参考，商品以实物为准
CD4066BM-TD
CD4066四路双向开关
- 描述
- CD4066B提供四个单刀单掷模拟开关功能。每个开关有两个输入/输出端子（nY和nZ）和一个高电平有效使能输入（nE）。当nE为低电平时，模拟开关关闭
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- CD4066BM-TD
- 商品编号
- C42421849
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.25336克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 240Ω | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 90ns | |
| 关闭时间(toff) | 160ns | |
| 带宽 | 9MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 20ns | |
| 功能特性 | 双向模拟通道 |
商品概述
CD4066 是一款用于模拟或数字信号传输或多路复用的四路双向模拟开关，具有较低的导通电阻，且该电阻在整个信号输入范围内相对恒定。器件包含四个双向开关，每个均具有独立的控制引脚。控制信号同时偏置开关中的 P 与 N 器件以开启或关断。每个开关上 N 沟道器件的阱连接至输入（开关开启时）或 VSS（开关关断时）。此配置使开关晶体管的阈值电压不随输入信号变化，从而在整个工作信号范围内实现较低的导通电阻。采用 SOP14 和 DIP14 封装形式。
商品特性
- 宽工作电压范围：3 ~ 15 V
- 低导通电阻：80 Ω（VDD - VSS = 15V）
- 导通电阻差值：5 Ω（VDD - VSS = 15V）
- 在峰峰值信号范围内具有平缓的导通电阻
- 极低的静态功耗
- 极高的控制输入阻抗
应用领域
- 模拟信号开关和多路复用
- 数字信号开关和多路复用
- 传输门逻辑实施
- 模数转换和数模转换
- 频率、阻抗、相位和模拟信号的数字控制
- 楼宇自动化
