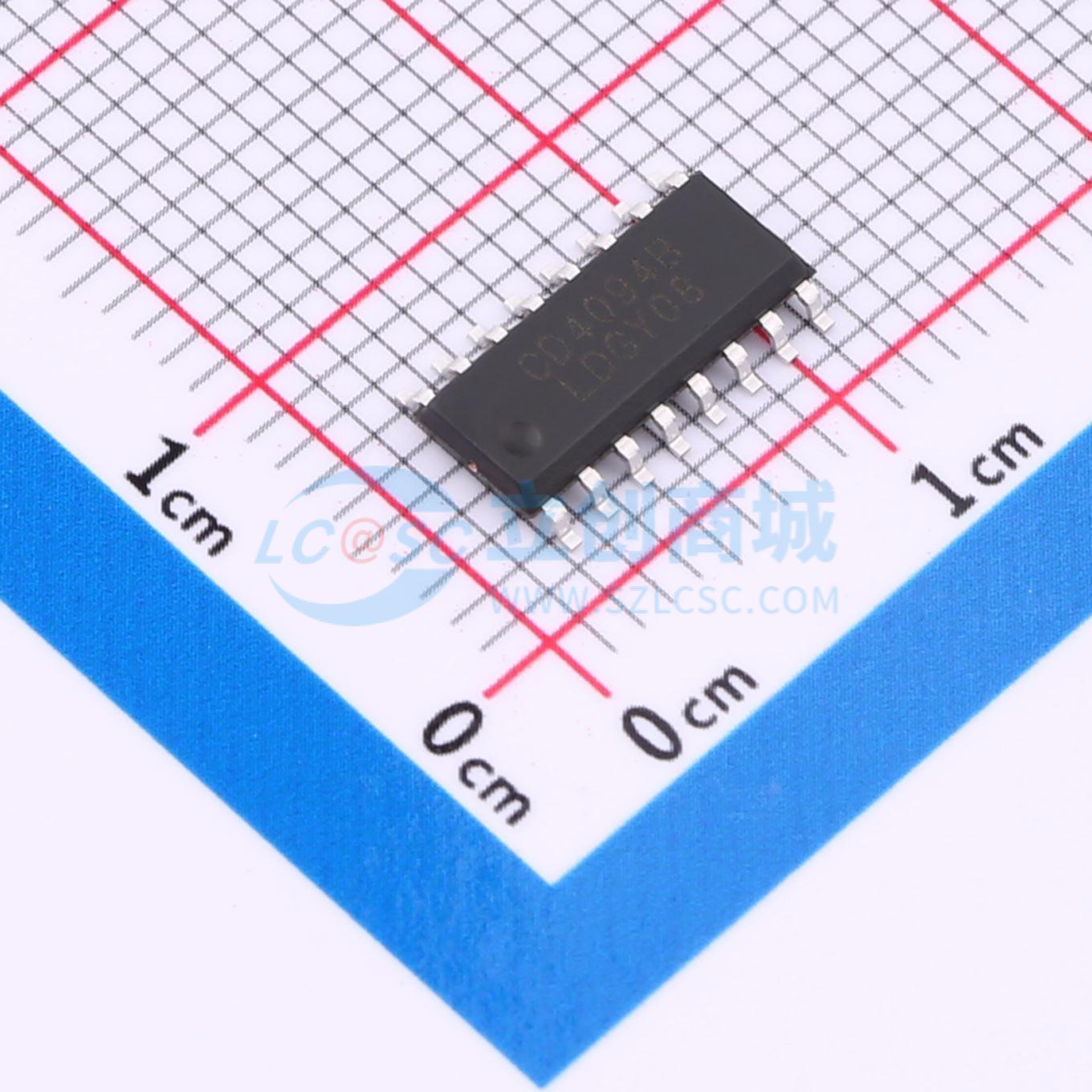

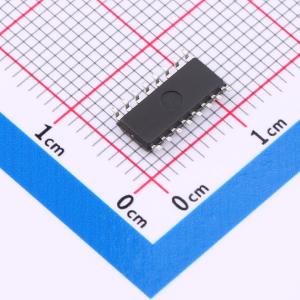

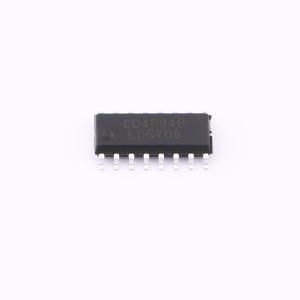

CD4094BM-TD
带三态输出的八位移位寄存器
- 描述
- CD4094B是由一个8位串行移位寄存器和一个3态输出缓冲器组成的CMOS集成电路。寄存器带有存储锁存功能，集成电路根据STROBE信号确定锁存器是否接收移位寄存器各位数据，数据是否由锁存器传输到3态输出缓冲器。 当STROBE为0时，输入的锁存数据是移位寄存器每一位的输出。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- CD4094BM-TD
- 商品编号
- C42421855
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.27428克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 8MHz | |
| 元件数 | - | |
| 输出类型 | 三态 | |
| 系列 | - | |
| 耗散功率(Pd) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 95ns@15V,50pF | |
| 输出电流 | 3.6mA | |
| 分辨率(位) | 8 | |
| 输入类型 | - | |
| 灌电流(IOL) | 8.8mA | |
| 拉电流(IOH) | 8.8mA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 输出使能 |
商品概述
CD4094是一款8位串行移位寄存器，其每一位均配备一个存储锁存器，用于将串行输入数据选通至具有三态输出的并行缓冲器。并行输出可直接连接至公共总线。数据在输入时钟的上升沿进行移位。当STROBE信号为高电平时，移位寄存器中的数据被转移至存储寄存器；当OUTPUT-ENABLE信号为高电平时，存储寄存器中的数据则呈现在输出端。该器件提供两个串联输出端（QS和Q'S），可用于级联多个CD4094。数据可在时钟上升沿从QS端串行输出，适用于时钟上升时间较快的级联系统以实现高速运行。对于时钟上升时间较慢的系统，相同的串行信息可在下一个时钟下降沿从Q'S端获取。QS端在第9个串行时钟的上升沿开始输出，而Q'S端则在第9个串行时钟的下降沿开始输出。该器件采用SOP16和DIP16封装。
商品特性
- 工作电压范围：3 ~ 15V
- TTL兼容
- 对称输出特性
- 输入输出静电保护
- 三态输出
应用领域
- 串行-并行数据转换
- 远程控制保持寄存器
- 双级移位、保持和总线应用
