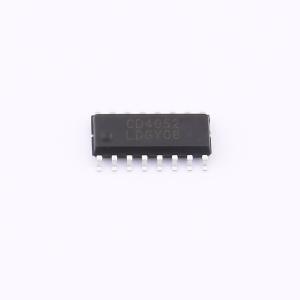

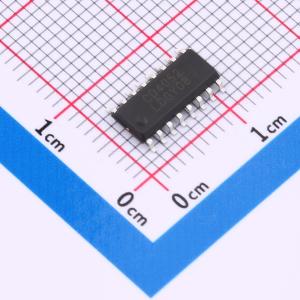

CD4052BM-TD
双路四选一模拟开关
- 描述
- CD4052B 是一款采用先进CMOS技术设计的两路差分四通道多路复用器。是一个单刀四掷配置形式的模拟开关。具有两个二进制通道控制输入(A和B)以及一个使能输入INH。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- CD4052BM-TD
- 商品编号
- C42421846
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2734克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 240Ω | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | 0.2pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 1.2us | |
| 关闭时间(toff) | 420ns | |
| 带宽 | 40MHz | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 7ns | |
| 功能特性 | 无毛刺切换 |
商品概述
CD4052是一款采用数字信号控制的多路调制/选择模拟开关，具备低导通电阻和低截止漏电流特性。其可处理的模拟信号摆幅最高可达15VPP。该器件是一个双四选一模拟开关，每组开关配备两个二进制控制输入端和一个使能（EN）输入端。这两个二进制信号可选择将四路模拟通道中的任意一路置为导通状态。当使能EN输入端为高电平（“1”）时，两组开关的所有通道均被关断；为低电平（“0”）时，所有通道可被导通控制。该器件提供SOP16和DIP16封装形式。
商品特性
- 宽工作电压范围：3V ~ 15V
- 低导通电阻：100Ω (VDD-VSS=15V)
- 极低的静态功耗和高关态电阻
- 模拟开关导通电阻差值ΔRON = 5Ω (VDD-VSS = 15V)
- 内置模拟开关控制地址译码器和电平转换器
应用领域
- 模拟/数字多路复用和解复用
- 工厂自动化和控制
- 楼宇自动化
- 电池测试设备
- 电网基础设施
