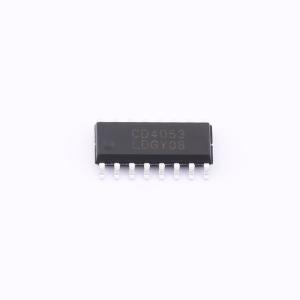

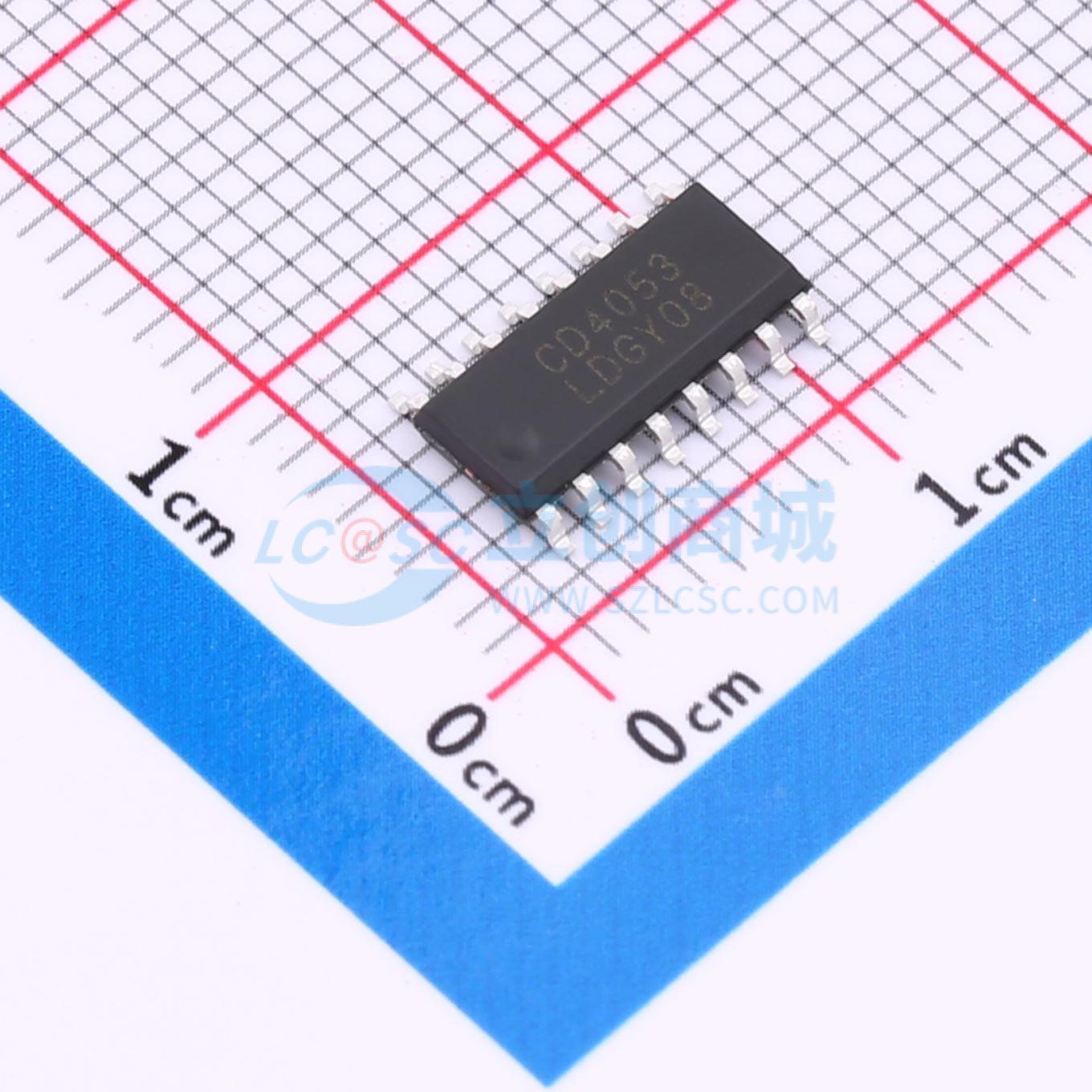

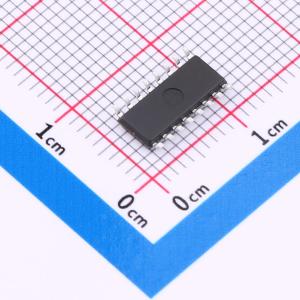

CD4053BM-TD
三路二选一模拟开关
- 描述
- CD4053B 是一款采用先进CMOS技术设计的3路双通道多路模拟复用器。是一个单刀双掷配置形式的模拟开关。具有三个独立的通道控制输入A、B、C和一个使能输入INH。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- CD4053BM-TD
- 商品编号
- C42421847
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.27676克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 导通电阻(Ron) | 45Ω | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | 0.2pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | 40MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 7ns | |
| 功能特性 | 双向模拟通道；电平转换；无毛刺切换 |
商品概述
CD4053是一款由数字信号控制的多路调制/选择模拟开关，具备低导通电阻和低截止漏电流的特性。其可处理的模拟信号幅度最高可达15V峰峰值。例如，当VDD = 5V，GND = 0V，VSS = -5V时，幅度范围为-5V ~ +5V的模拟信号可通过0V ~ 5V的数字信号进行控制传输。该器件包含三组独立的2选1双向模拟开关，功能上等同于三组单刀双掷开关。它配备三组独立的二进制数字控制输入端SEL1、SEL2、SEL3以及一个使能EN输入端。二进制控制信号可选择将两个模拟通道中的任意一个置为导通状态。当使能EN输入端为逻辑“1”时，所有三组开关的所有通道均被置为关断状态；当输入逻辑“0”时，所有通道均被置为导通状态。该器件提供SOP16和DIP16两种封装形式。
商品特性
- 宽工作电压范围：3 V ~ 15 V
- 低导通电阻：45 Ω (VDD-VSS=15V)
- 极低的静态功耗和高关态电阻
- 模拟开关导通电阻差值 ΔRON = 5 Ω (VDD-VSS = 15V)
- 内置模拟开关控制地址译码器和电平转换器
应用领域
- 模拟/数字多路复用和解复用
- 工厂自动化和控制
- 楼宇自动化
- 电池测试设备
- 电网基础设施
- 电力输送
- 医疗
